Inventor: Joaquín Casellas Casellas
Invento:
Se asume ya como cosa normal por los usuarios el hecho de que al apretar o aflojar un tornillo mediante destornillador la herramienta salte de la ranura desde la que se ejercita la rotación sobre él mismo. Este problema es tanto más evidente cuánto más fuerza exige la acción de apriete o afloje y también está relacionada con el número de veces que ha saltado la punta de la herramienta, pues estos saltos suelen perjudicar el dibujo de la regata del tornillo y favorecen de esta manera otros saltos futuros.
El mecanismo contra saltos del destornillador consigue de manera eficaz evitar los saltos del destornillador sobre cualquier clase y medida de tornillo durante el apriete o afloje de este último. Esto lo consigue dejando presionado el tornillo contra la punta del destornillador situada en su regata, de la que no puede salir si no es mediante acción expresa del usuario. Dicha presión permite a su vez al usuario poder aplicar la totalidad de la fuerza ejercida al movimiento de rotación, sin tener que preocuparse de apretar el destornillador contra el tomillo. De esta manera además de facilitar la operación el mecanismo contra saltos del destornillador evita el deterioro que producen dichos saltos en la regata del tornillo, deterioro que puede llegar a imposibilitar la operación y facilita la repetición de saltos del destornillador que siguen aumentando el perjuicio.
El mecanismo viene acompañado de un accesorio para su acoplamiento en destornilladores mecánicos o de puntas intercambiables y de otro accesorio, este opcional, para su acople en destornilladores manuales no preparados para el uso del mecanismo contra saltos del destornillador.
El mecanismo contra saltos del destornillador evita de forma eficaz con su uso los saltos del destornillador sobre la cabeza del tornillo producidos durante el apriete o afloje de este último. Mantiene presionados entre sí tornillo y destornillador de forma duradera mientras no ejecute el usuario acción en contra. Para conseguir tal objetivo consta de los siguientes elementos que, fabricados en cualquier material que les sea adecuado, pasamos a describir a continuación:
Dado que el invento que se describe se enrosca alrededor del eje del destornillador, quedando este situado como centro de rotación, de no tener el destornillador incorporada una superficie circular (1) alrededor de su eje (2) y roscada exteriormente puede usarse uno de los accesorios de acoplamiento del mecanismo que incorpora el invento y que son útiles tanto para destornilladores mecánicos como para destornilladores manuales.

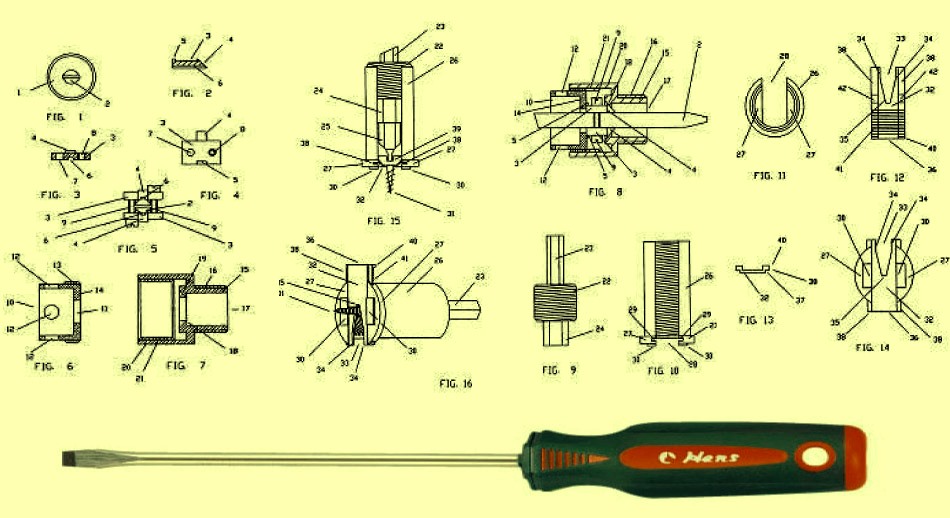

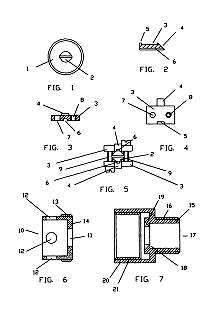

Concretamente el accesorio para acoplar el mecanismo en destornilladores manuales consta entre otras de una pareja de piezas idénticas que se contraponen transversalmente sobre el eje (2) del destornillador al que quedan presionadas ofreciendo inclinación simétrica desde el centro del eje (2) y ascendente desde un punto cercano a la punta del destornillador hacia el extremo contrario de la herramienta.
Cada una de estas piezas consta de una placa rectangular (3) de grosor determinado de la que sobresale de uno de sus lados y centrado longitudinalmente un saliente (4) con perfil triángulo rectangular, de tal manera que el ángulo recto de tal perfil coincide con el ángulo recto formado por la superficie inferior de la placa (3) con la altura de su grosor, sobresaliendo este lado recto adosado a la placa (3) de la superficie superior de esta. También ofrece la placa (3) en su lado contrario al del saliente (4) y centrado en igual punto un reborde (5) alzado de base rectangular con un contorno longitudinal coincidente con el contorno de la placa (3). La pieza tiene practicado en toda su anchura y en la superficie inferior un rebaje (6) que optimiza su asentamiento y para su fijación sobre el eje (2) del destornillador y la unión de la pareja de piezas y su inmovilización sobre dicho eje (2) la placa rectangular (3) tiene dos orificios (7) y (8) que la atraviesan en puntos centrados transversalmente y equidistantes del punto medio longitudinal, teniendo uno (7) contorno interior liso y el otro (8) contorno interior roscado de manera que contrapuestas las piezas y atravesando un tornillo (9) el orificio liso (7) por cada lado del eje (2) del destornillador este se enrosca en el orificio roscado (8) siguiente de manera que al apretarse presiona en cada lado las piezas contra dicho eje (2).
Antes de montar estas dos piezas se ha introducido lo largo del eje (2) y por su extremo (10) enteramente abierto una pieza cilíndrica de interior hueco que tiene el extremo contrario o cercano a la punta del destornillador con obertura (11) limitada en diámetro por un anillo concéntrico (14). Esta pieza se enrosca y aprieta contra una tercera pieza que apoyada contra las inclinaciones de los salientes (4) triangulares de las placas queda inmovilizada en ellos ofreciendo la posibilidad de ser le acoplado el mecanismo contra saltos del destornillador propiamente dicho. Para ello esta pieza tiene practicados en su superficie de forma espaciada ya igual distancia de su extremo (10) enteramente abierto, orificios circulares (12) que posibilitan el uso de palanca durante el apriete realizado con la rosca exterior (13) que ofrece en su extremo contrario y en extensión suficiente. Al final de dicho apriete el extremo de la pieza con anillo concéntrico (14) topa contra los contornos longitudinales lisos de las dos placas (3) generalmente y con total seguridad contra el contorno de sus rebordes (5) de manera que las dos piezas enroscadas quedan presionadas una contra la otra de igual manera que la pareja de piezas idénticas.
La tercera pieza del accesorio que se enrosca a la anterior se compone de dos superficies cilíndricas huecas de distintos diámetros y unidas entre sí mediante anillo concéntrico ofreciendo el cilindro de menor diámetro (15) rosca (16) en su superficie exterior para acople del mecanismo contra saltos del destornillador. Tiene este extremo (17) abierto mientras que del contrario se levanta un anillo concéntrico que se une al cilindro mayor. Cercano a dicho extremo el cilindro de menor diámetro (15) tiene un anillo concéntrico (18) interior con dos entalles (19) diametralmente opuestos practicados además en inclinación abierta hacia este extremo de manera que pueden acoger en su interior de manera justa las prolongaciones triangulares (4) de las placas (3) que presentan igual inclinación en su cara. La superficie cilíndrica mayor (20) tiene un diámetro interior tal que permite acoger en el interior de la pieza las dos placas rectangulares (3) unidas y tiene en su extremo totalmente abierto rosca (21) practicada interiormente y extendida suficientemente hacia su interior de manera que acoplando la pieza cilíndrica anterior y apretándola a ella esta última llega a las placas rectangulares (3) e inmoviliza la pieza contra los salientes (4) triangulares que impiden su rotación y la centran al eje (2) del destornillador.
Por otra parte, el accesorio para acoplamiento del mecanismo contra saltos del destornillador en destornilladores mecánicos o manuales de puntas intercambiables consta de una sola pieza, consistente en un cilindro (22) de altura conveniente y roscado exteriormente donde se acopla el mecanismo del que sobresale un prisma hexagonal (23) y (24) de cada una de sus bases centrado en ella, de manera que uno (23) tiene contorno exterior hexagonal adecuado para su acople a la herramienta mientras que el prisma contrario (24) ofrece espacio hueco en su interior centrado también en el centro de la superficie y de contorno hexagonal que permite la entrada justa de las distintas puntas (25) intercambiables de la herramienta.

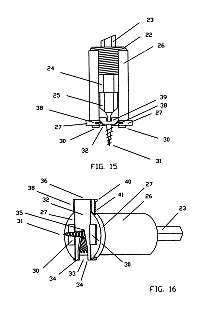

A cualquiera de las roscas exteriores, sea incorporada ya al destornillador (1) o sea de uno de los accesorios (16) y (22) de la invención, se enrosca una pieza cilíndrica (26) roscada interiormente y con la base contraria (27) a la de enrosque ciega, centrada y de mayor diámetro donde se ha practicado una obertura (28) diametral de contornos rectos y paralelos que prosigue en el cilindro (26) en toda su altura. Los bordes de estos contornos en la base (27) del cilindro (26) tienen practicado en su grosor un rebaje (29) interior en toda su longitud que discurre paralelo a las superficies inferior y superior de dicha base (27). De cada lo superficie inferior de dicha base (27) recortada sobresalen en cada uno de sus extremos superficies (30) incorporadas de blandura suficiente para evitar que la superficie donde se atornilla pueda ser dañada por el contacto final del cilindro (26) descrito.
Señalar que la obertura (28) del cilindro (26) tiene por función la de facilitar el encaje del tornillo (31) en la punta del destornillador para, una vez realizada tal acción, deslizar por los rebajes (29) de la base (27) del cilindro (26) una pieza rectangular con obertura longitudinal (33) desde uno de los extremos transversales donde entrará el tornillo (31) para quedar abrazado entre los dos contornos de la obertura (33) de manera que con un ligero movimiento de enrosque del cilindro (26) dicho tornillo (31) se empuja contra el destornillador.
Esta pieza rectangular tiene una superficie en dos niveles escalonados correspondiendo el nivel inferior a una superficie rectangular (32) centrada transversalmente que se extiende en toda la longitud de la pieza presentando centrada en uno de sus extremos transversales y extendiéndose hacia el interior de la pieza obertura (33) de contornos rectos paralelos (34) que acaban cerrándose en inclinación simétrica hacia el centro transversal (35) en un punto cercano al punto medio longitudinal, de tal manera que situado el final cerrado (35) de la obertura (33) de la pieza en el centro del cilindro (26) abierto, el extremo transversal cenado (36) de la pieza queda visible en el exterior y en posición adecuada para poder ser asido.
Dicha superficie (32) más baja presenta en cada uno de sus contornos longitudinales un pliegue perpendicular ascendente (37) que continuando seguidamente en superficie (38) perpendicular a él y paralela a la superficie (32) anterior se configura en un ala que se introduce en cada uno de los rebajes (29) de la base (27) del cilindro (26) abierto entrando en ellos de manera suficientemente justa para evitar su libre movimiento y quedando la superficie inferior central (32) al mismo nivel que, el extremo inferior del cilindro (26). De esta manera no podrá atornillarse con el mecanismo contra saltos del destornillador únicamente un espacio final de enrosque del tornillo (31) igual al espacio mediante entre la superficie superior de su cabeza y la superficie de contacto de las superficies blandas (30) del cilindro (26) una vez adaptadas por el contacto. En esta situación y para la retirada del tornillo (31) basta con retirar ligeramente la placa rectangular para liberarlo y retirar el destornillador con movimiento ascendente o bien lateral y si la posición de la punta del destornillador respecto de la obertura (28) del cilindro (26) no lo permitiera así, desenroscar ligeramente el tornillo (31) para aflojando después el cilindro (26) liberar la punta de la herramienta del interior de la regata (39) pudiendo desplazar después el destornillador incluso lateralmente.
En la descripción de esta última pieza señalar finalmente dos detalles en su diseño que buscan facilitar y mejorar su uso. Así los extremos transversales de la pieza opuestos al contorno transversal recortado tienen pliegues (40) en su superficie que se elevan suficientemente para ser útiles a modo de asa en la retirada o penetración de la pieza en los rebajes (29) del cilindro (26). La misma pieza presenta tanto en sus superficies superiores (38) y (32) como en sus bordes laterales marcas (41) paralelas al extremo transversal cerrado (36) que extendiéndose desde dicho borde hacia el interior de la pieza en número suficiente permiten por su espaciamiento y mediante superposición en ellas del tornillo (31) determinar la amplitud de este en el punto de abrazo escogido. También el espacio mediante entre ellas permite determinar según el número de marcas visibles exteriormente la amplitud de la obertura (33) de la pieza rectangular que se encuentra en cada momento situada en el punto central del cilindro (26), o dicho de otra manera en el punto de posicionamiento de la punta del destornillador. Esto permite determinar el límite de penetración de dicha placa rectangular en la acción de abrazo del tornillo (31) según el grosor de este. También tiene incorporados en la superficie de sus pliegues longitudinales (38) superficies deformables (42) que se adaptan al espacio que queda entre la pieza rectangular y la pared del rebaje (29) impidiendo así su deslizamiento accidental.
