Inventor: José Manuel Botía Nortes

Invento:

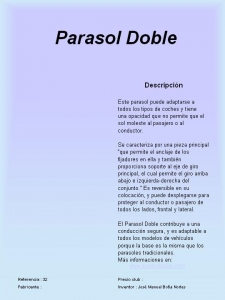

Parasol doble que puede incorporarse en todos los vehículos y se caracteriza porque proporciona mas extensión de opacidad para que el sol no moleste al conductor o pasajero.

  1. Esta visera lateral de parasol para vehículos se caracteriza por ir acoplada al parasol del automóvil mediante unos agarres o fijadores al efecto (5), de modo que queda superpuesta al mismo usando éste a modo de soporte.
  2. Visera lateral de parasol para vehículos, caracterizada por una pieza portante principal (2) que permite el anclaje de los fijadores en ella y también proporciona soporte al eje de giro principal (6), el cual permite el giro arriba-abajo e izquierda-derecha del conjunto.
  3. Visera lateral de parasol para vehículos, caracterizada por unos fijadores que son piezas acoplables a modo de ganchos laminares (5) provistos de rugosidades longitudinales en su parte inferior (18) que al ser introducido en la sección de anclaje de la bisagra principal (23) solapan con las rugosidades de dicha sección, los cuales se han practicado hacia el interior de la misma (12).
  4. parasol doble para vehiculosVisera lateral de parasol para vehículos, caracterizada por un eje de giro principal en la parte opuesta a la pieza principal que se introduce en otra pieza o bisagra intermedia (3) que es a la vez portante del resto del conjunto, inductora de su movimiento mediante el eje mencionado (6) y portadora de otro eje rotatorio (7) que permite que la misma gire circularmente, ya que está colocado en su sección medial.
  5. Visera lateral de parasol para vehículos, caracterizada por un eje rotatorio que conecta con el cuerpo externo de la visera (1), la cual tiene la particularidad de ser hueca y dar cobijo en su interior a una sección laminar extensible (8) dotada de una sección externa más ancha que evita su introducción y proporciona un espacio para su manipulación (4) que podríamos denominar «tirador».
  6. Visera lateral de parasol para vehículos, caracterizada por una sección laminar (8) que en su parte interna presenta una terminación longitudinal pero con forma triangular (9) que a modo de flecha penetraría por una ranura frontal del cuerpo externo (21), evitando su salida.
  7. Visera lateral de parasol para vehículos, caracterizada por una sección laminar (8) que encajaría en unos raíles longitudinales internos moldeados en el interior del chasis del cuerpo externo (22) que permitirían su accionamiento.
  8. Visera lateral de parasol para vehículos, caracterizada por ser reversible en su colocación, ya que tanto su configuración externa como el sistema de sujeción permiten su versatilidad en este ámbito al disponer de anclajes para los fijadores en ambas caras de la bisagra principal (23), estando los fijadores sueltos, permitiendo su colocación en ambas caras.
