Inventor: Dr. Helberth Pinzón Ferro
Biografía:
Médico dentista de profesión, de 57 años y de origen Colombiano, lleva 27 años en España, en donde finalizó la especialización de sus Estudios, los cuales són: Cirujano Oral por la Universidad Complutense de Madrid. Postgrado en la Universidad Complutense de Madrid en Cirugía Oral. Habla correctamente, Inglés, Francés. Su gran pasión es la Equitación-Tenis-Natación.
Invento:
La presente memoria descriptiva se refiere a una solicitud de un Modelo de Utilidad correspondiente a un tornillo para implantes dentales, cuya finalidad estriba en el hecho de estar constituido como un tornillo autorroscante fabricado en titanio comercialmente puro para uso humano, y que presenta como características fundamentales el hecho de incorporar una rosca diseñada para carga inmediata y, a la vez, la incorporación en su contexto de no requerir la aplicación de tornillos para la unión del muñón al implante, debido a que el muñón está diseñado para colocarlo o situarlo con cemento únicamente, evitando las fracturas que pueden generar los micro tornillos constatadas en otras aplicaciones similares.
El muñón es paralelizable con grados que pueden ser de 15 y 25 grados de inclinación, y estos muñones pueden obtenerse prefabricados pero al mismo tiempo pueden realizarse en el laboratorio, lo que constituiría un muñón colado normal para reconstruir coronas sobre raíces naturales.
Esta invención tiene su aplicación dentro de la industria dedicada a la odontología y, más concretamente, dentro de la industria dedicada a la fabricación de accesorios y elementos auxiliares para su aplicación dental.
El solicitante desconoce la existencia en la actualidad de una invención que incorpore las características que se describen en la presente memoria.
El tornillo para implantes dentales que la invención propone, se configura en sí mismo como un tornillo autorroscante para uso humano que permite su aplicación en las zonas pertinentes permitiendo la fijación de elementos adicionales.

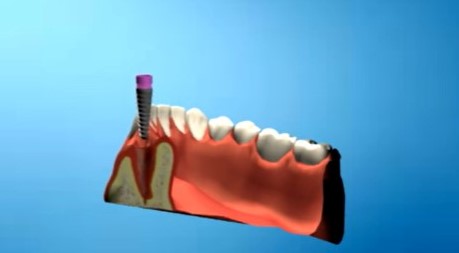

De forma más concreta, el tornillo para implantes dentales objeto de la invención está constituido por un cuerpo fabricado como un tornillo autorrocante de titanio puro para uso humano, que presenta una rosca diseñada para la carga inmediata y su colocación se efectúa a través de la mucosa, no siendo necesaria la utilización de cirugía ni tampoco el empleo de un colgajo y, por lo tanto, se configura como un tornillo atraumático.
La invención constituida como un tornillo permite la unión del muñón implantes debido a que el muñón está diseñado para colocarlo con cemento única y exclusivamente, evitando consecuentemente las posibles fracturas generadas por los micro tornillos empleados en otro tipo de aplicaciones y, además, el muñón es paralelizable con una graduación de 15 grados y 25 grados de inclinación, pudiendo ser los muñones prefabricados o realizados en el laboratorio, consiguiendo un muñón colado normal de los que se utilizan para reconstruir coronas sobre raíces naturales.
En resumen, la invención presenta un cuerpo cilíndrico que dispone de una zona extrema de configuración plantar circular, cuyo diámetro presenta un decrecimiento paulatino hasta un punto en el cual el cuerpo dispone de pronunciaciones constitutivas de la rosca o elemento autorroscante, incorporando en coincidencia con su extremo inferior un rehundido que facilita el auto roscado.
En la superficie superior que dispone de un perímetro inclinado adoptando la forma de un tronco de cono se ha previsto la existencia de un rehundido para la colocación de la pieza de unión a la corona.
Para complementar la descripción que se está realizando y con objeto de ayudar a una mejor comprensión de las características del invento, se acompaña a la presente memoria descriptiva, como parte integrante de la misma, un juego de planos en la cual con carácter ilustrativo y no limitativo, se ha representado lo siguiente:
La figura número 1.- Refleja una vista en alzado lateral del objeto de la invención correspondiente a un tornillo para implantes dentales.
La figura número 2.- Muestra una vista en perspectiva del objeto mostrado en la figura número 1, en la cual puede observarse el rehundido superior donde se realiza la incorporación del elemento de unión con la corona.

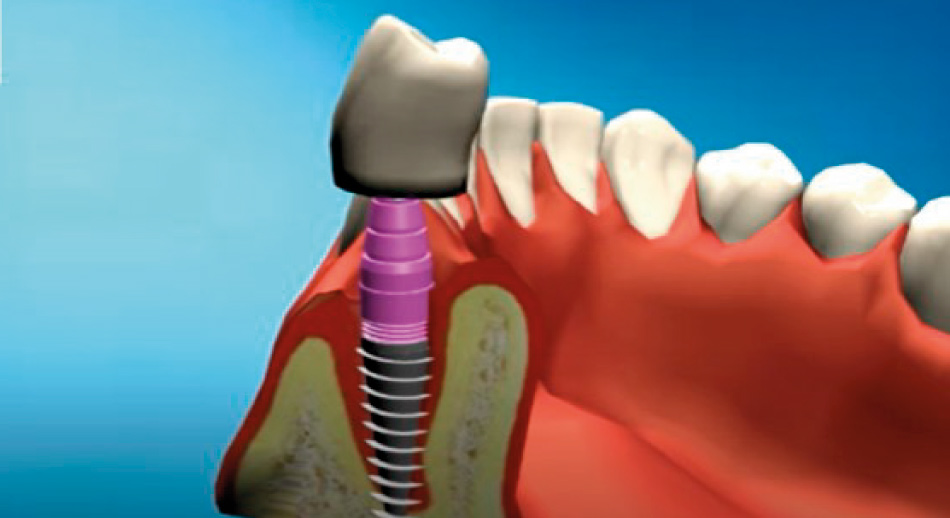

La figura número 3.- Refleja una vista similar a la mostrada en la figura número 2 con la incorporación de la pieza de unión y la corona.
A la vista de estas figuras, puede observarse como el tornillo para implantes dentales (1) está constituido a partir de un cuerpo fabricado en titanio puro para uso humano, que incorpora una zona superior (2) de planta circular con un perímetro superior a manera de un tronco de cono, incorporando una abertura o rehundido (7) para la introducción de una pieza (8) donde se fija la corona (9) para la unión del diente.
El cuerpo (2) que incorpora en su contexto un diámetro decreciente en sentido vertical descendente dispone de una zona cilíndrica (3) en la cual se encuentra incorporada una pluralidad de resaltes helicoidales (4) así como un rehundido longitudinal (6) y una terminación puntiaguda (5), consiguiendo facilitar la introducción de esta pieza constitutiva del tornillo (1) para implantes dentales de forma autorroscante en la zona pertinente.
