Inventor: Manuel Feliu De Cendra
Invento:

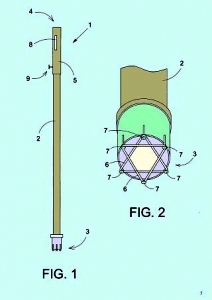

Dispositivo recolector (1, 1′) de frutos del suelo, caracterizado por el hecho de que comprende un soporte tubular (2) provisto en uno de sus extremos de medios elásticos (3) para la recepción y retención de frutos situados sobre el suelo, siendo dicho soporte tubular (2) hueco en su totalidad para el almacenamiento de los frutos retenidos, medios (4, 4′) para la extracción de los frutos almacenados, y medios (5) para asir manualmente dicho soporte tubular (2).
Dispositivo (1, 1′), según la reivindicación 1, caracterizado por el hecho de que los medios elásticos (3) para la recepción y retención de los frutos que están acoplados en un extremo del soporte tubular (2), definen una zona perimetral con un orificio central de tamaño menor al de los frutos a recolectar, de modo que cuando un operario presiona el soporte tubular (2) contra un fruto situado en el suelo, los medios elásticos (3) se distienden permitiendo el paso del fruto hacia el interior del soporte tubular (2), retornando a continuación a su posición de reposo para retener así los frutos almacenados.
Dispositivo (1, 1′), según la reivindicación 1 ó 2, caracterizado por el hecho de que los medios elásticos (3) para la recepción y retención de los frutos comprenden dos gomas elásticas anulares (6) colocadas sobre seis puntos de apoyo equidistantes (7) solidarios de un extremo del soporte tubular (2), formando dichas gomas (6) dos triángulos equiláteros desfasados 60º entre sí.
Dispositivo (1, 1′), según cualquiera de las reivindicaciones anteriores, caracterizado por el hecho de que el diámetro interior del soporte tubular (2) está definido en función del tamaño de los frutos a recolectar.
Dispositivo (1), según cualquiera de las reivindicaciones 1 a 4, caracterizado por el hecho de que los medios para la extracción de los frutos almacenados están constituidos por un tramo recto hueco (4) dispuesto en el extremo opuesto del cuerpo tubular (2).
Dispositivo (1′), según cualquiera de las reivindicaciones 1 a 4, caracterizado por el hecho de que los medios para la extracción de los frutos almacenados está constituidos por un tramo curvado hueco (4′) dispuesto en el extremo opuesto del cuerpo tubular (2).
Dispositivo (1′), según la reivindicación 6, caracterizado por el hecho de que incluye medios (10) para la fijación de un recipiente (11) destinado a recoger los frutos que van saliendo del tramo curvado (4′) cuando el cuerpo tubular (2) está completamente lleno.
Dispositivo (1, 1′), según cualquiera de las reivindicaciones anteriores, caracterizado por el hecho de que comprende medios (8) para visualizar la altura de los frutos que van almacenándose dentro del cuerpo tubular (2).
Dispositivo (1, 1′), según cualquiera de las reivindicaciones anteriores, caracterizado por el hecho de que el cuerpo tubular (2) comprende medios telescópicos (9) para regular su longitud en función de la altura del operario.
