Inventor: Daniel Pirla Montull
Invento:
Este modelo de utilidad consiste en adaptar un mecanismo auto basculante a un contenedor de retirada de residuos, para poder manipularlo, a través de la grúa torre, a distancia y sin ninguna operación manual.

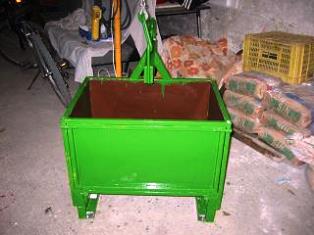

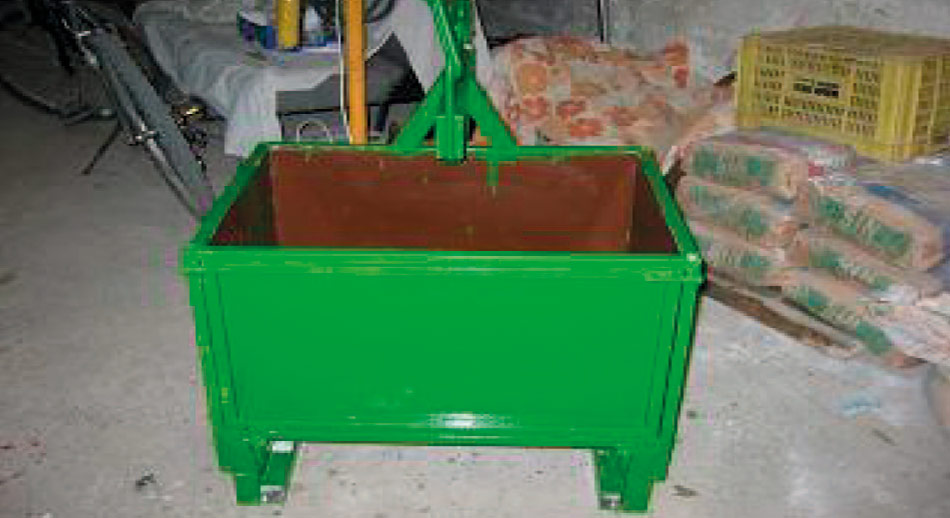

El contenedor en cuestión es cúbico, sin la cara superior, la cara delantera posee una compuerta que bascula sobre un eje fijo situado en la parte superior. El contenedor posee un brazo anclado en la parte de atrás y en forma de T, sobre el que va situado el sistema de doble gancho. En posición central y con el cubilote cerrado se manipula cargado. Para su descarga se deja apoyar en el lugar donde deseemos vaciar, se cambia el gancho de posición y se levanta con la grúa, la pieza basculante que lleva en la parte de atrás se levanta y tira de un cable que a su vez abre los cierres de la parte inferior delantera, liberando la compuerta. Al estar en una posición inclinada y con la compuerta abierta el contenido se deposita por gravedad en el punto deseado.
También tiene dos perfiles rectangulares en su base que lo elevan del suelo y ofrecen la posibilidad de manipularlo mediante carretilla mecánica o con una transpaleta para el transporte horizontal por plantas.
Descripción de la Invención:
El cubilote consiste en dotar a un cubilote cúbico convencional de un mecanismo auto basculante y utilizarlo como un contenedor de retirada de residuos, para poder manipularlo, a través de la grúa torre, a distancia y sin ninguna operación manual. También lo podemos manipular mediante una carretilla mecánica por la planta baja o accesos de la obra. Con una transpaleta manual convencional, lo podemos mover horizontalmente por plantas una vez depositado en la plataforma de la planta mediante la grúa.

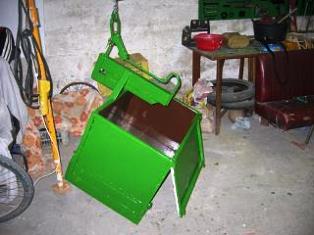

El contenedor en cuestión es cúbico, sin la cara superior, la cara delantera posee una compuerta que bascula sobre un eje fijo situado en la parte superior. El contenedor posee un brazo anclado en la parte de atrás y en forma de T, sobre el que va situado el sistema de doble gancho, el sistema es similar al de una transpaleta de grúa aunque con un recorrido mas largo y la pieza basculante en el extremo. Con la anilla en posición central (centro de gravedad) y con el cubilote cerrado se manipula cargado mediante la grúa. Para su descarga se deja apoyar en el lugar donde deseemos vaciar, se cambia el gancho de posición y se levanta con la grúa, la pieza basculante que lleva en la parte de atrás se levanta y tira de un cable que a su vez abre los cierres de la parte inferior delantera, liberando la compuerta. Al estar en una posición inclinada y con la compuerta abierta el contenido se deposita por gravedad en el punto deseado.
Todo el recorrido del cable está protegido mediante una carcasa metálica (obra medio muy agresivo) y en las curvas hay colocadas unas poleas, el cable parte de la pieza basculante, sigue el recorrido del brazo pegado a él y por debajo, cuando llega al cubilote baja pegado a el y se divide en dos, llegando al fondo los cables dan la vuelta y recorre el fondo terminando en dos cierres. Estos cierres se mantienen en posición cerrada debido a la presión de unos muelles, estos cierres, debido a su geometría y posición nunca se pueden abrir por presión de la carga, están colocados paralelos al empuje y la presión la absorbe el eje del cierre nunca el muelle, este hace que se mantenga la posición horizontal.
También tiene dos perfiles rectangulares en su base que lo elevan del suelo y ofrecen la posibilidad de manipularlo mediante carretilla mecánica o con una transpaleta manual para el transporte horizontal por plantas.
Ventajas:
- No es necesaria ninguna operación manual para el vaciado (ahorro de personal y tiempo)
- El responsable de la grúa puede ir transportando y vaciando el cubilote a distancia (ahorro de personal y tiempo)
- Aporta seguridad a la obra, debido a no tener necesidad de un operario, en maniobras de descarga, que suele situarse en el radio de acción de la grúa o debajo de la carga suspendida.
El cubilote aporta calidad, efectividad y seguridad en los procesos de gestión de residuos o materiales amorfos, ya que optimiza y reduce el tiempo empleado en el proceso.
