Inventor: José Goñi Garacochea

Invento:

Para amplificar una pequeña señal de sonido con sus armónicos, ésta se transforma en una señal eléctrica. Si deseamos amplificar la señal con fidelidad libre de distorsiones ajenas al sonido original, nos encontramos con las limitaciones de las etapas amplificadoras.

EJEMPLOS BÁSICOS:

  1. Etapa amplificadora para senales electricasAmplificador con transistor – resistencia en serie, salida de señal por colector. Esta amplifica la onda de la señal con ganancia en voltaje pero con poca intensidad útil para aplicar a otra etapa.
  2. Amplificador con transistor – resistencia en serie. Salida de señal por emisor. Este amplifica media onda de la señal con ganancia en intensidad, pero solo media onda de la señal es efectiva para aplicar a otra etapa.
  3. Amplificador con emisor común con dos transistores complementarios en serie (push-pull). Salida de señal por emisor. Amplificada la señal, onda completa, solo con ganancia en intensidad.
  4. Amplificador con colector común con dos transistores complementarios en serie (push-pull), salida por colector. No es estable, oscila y multiplica la distorsión.

Para tratar de paliar las deficiencias de estos amplificadores básicos se han diseñado un sinfín de diferentes circuitos más complejos con realimentaciones y conformadores. Además de aumentar el costo, introducen señales ajenas al circuito, modificando los armonios.

Al examinar todo lo publicado en amplificación a mi alcance, noté que faltaba un circuito sencillo con alta calidad de amplificación. Solo se podia lograr este, amplificando la señal en voltaje, imitando las cualidades del amplificador de corriente (push-pull). Descubrí que una de las cualidades del funcionamiento de los transistores se estaba pasando por alto; el proyecto ya era posible.

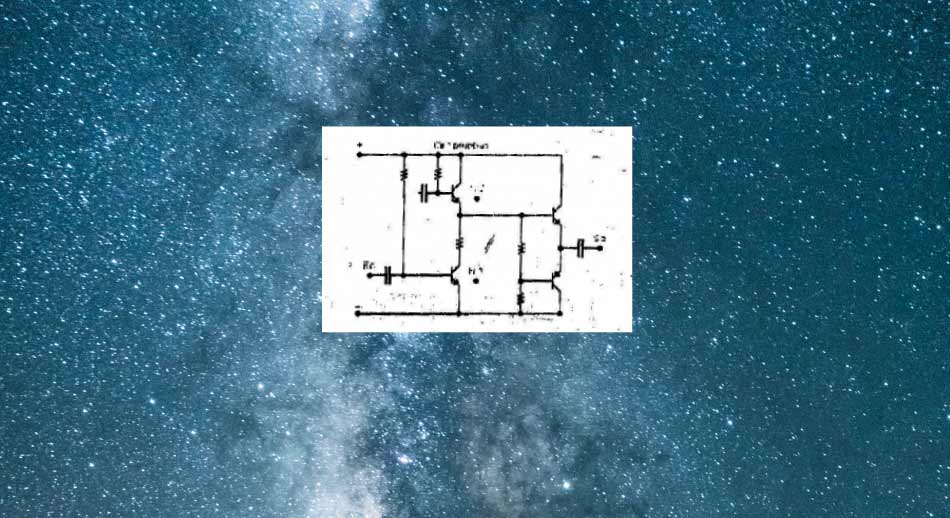

La innovación a compartir consiste en una etapa amplificadora para señales eléctricas con dos transistores iguales en serie y una resistencia central que regula el funcionamiento en push-pull. Amplifica la onda completa con ganancia de señal en voltaje e intensidad. (Patente Nº 200001767, José G.G.).

FUNCIONAMIENTO:

En el primer paso la base del transistor N – 1 recibe una onda positiva, abre su conducción y el colector se hace negativo. En este momento la base del transistor N – 2 recibe la onda negativa que cierra su conducción y el emisor se hace más negativo, así conseguimos aumentar la onda negativa.

En el segundo paso la base del transistor N – 1 recibe la onda negativa, cierra su conducción y el colector se hace positivo. En ese momento la base del transistor N – 2 recibe la onda positiva que abre su conducción y el emisor se hace positivo, así conseguimos aumentar la onda positiva.

RESULTADO:

La señal compartida con desfase de los dos transistores amplifica la señal onda completa en voltaje y en intensidad con alta ganancia.
