Inventor: Esteve Cruanyes Rafols
Invento:

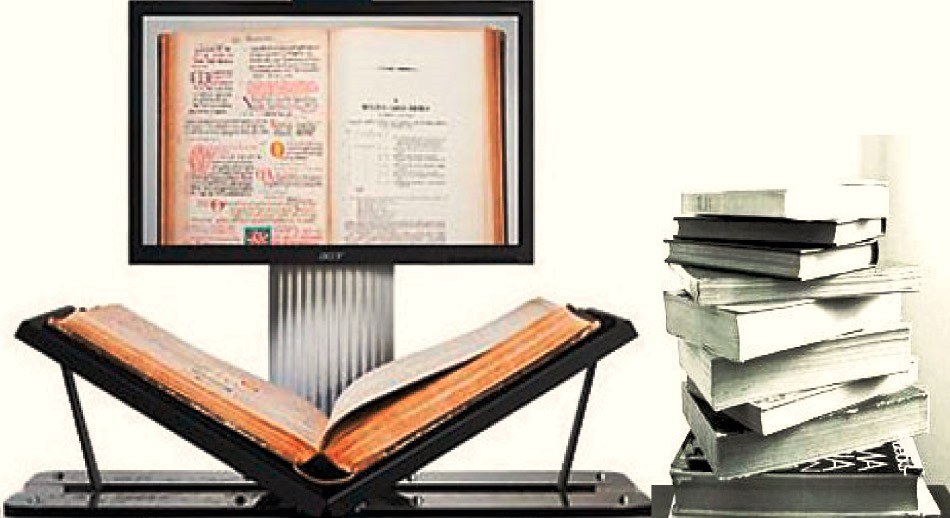

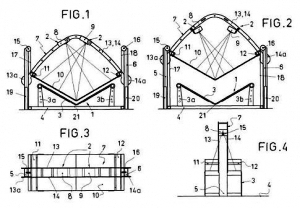

Dispositivo de Digitalización de Libros Encuadernados, que comprende una base de apoyo (1) del libro encuadernado y medios de digitalización (2) de la información contenida en las hojas de dicho libro, caracterizado en que dicha base de apoyo (1) comprende un grupo de soporte inferior (3) formado por dos planos inclinados sobre los cuales se apoya el libro semiabierto, y un armazón (4) provisto de dos montantes (5, 6) sobre por los cuales puede deslizar verticalmente un grupo superior móvil (7) provisto de los citados medios de digitalización (2).
Comprende dicho grupo superior móvil (7) una pantalla transparente (10) formada por dos planos inclinados en correspondencia con la configuración de dicho soporte inferior (3) la cual está destinada a quedar colocada sobre el libro semiabierto, y comprendiendo también dicho grupo superior móvil (7) un arco (13, 14) unido por sus extremos inferiores a los extremos superiores de dicha pantalla transparente (10).
El citado arco está configurado por dos elementos paralelos de forma arqueada (13, 14) por entre cuyos extremos (13a, 14a) quedan dispuestos los respectivos montantes (5, 6), de manera que el citado grupo superior (7) puede moverse verticalmente respecto a los mismos y permitiendo cierto juego horizontal respecto a ellos.
También comprende medios de accionamiento del grupo superior (7) respecto al grupo de soporte inferior (3). Comprenden unas poleas (15, 16) montadas en el extremo superior de cada montante (5, 6) por las cuales pasan respectivos cables (17, 18) de accionamiento del grupo superior (7) activados por unos actuadores lineales (19, 20) dispuestos en el interior de los montantes (5, 6).
Los medios de digitalización (2) comprenden dos cámaras de fotografía digital (8, 9), una para cada hoja visible del libro. Además, incluyen una pantalla antirreflejos y medios de iluminación (11, 12) de las hojas a digitalizar.
El grupo de soporte inferior (3) está fabricado en un material rígido, siendo la zona inferior (21) de material flexible para permitir un mejor apoyo del lomo del libro.
Los medios de control del accionamiento del grupo superior (7) los cuales incluyen un PC que actúa de manera automática sobre los mismos para provocar el desplazamiento vertical de dicho grupo de soporte superior (7), estando adaptado también dicho PC para visualizar las imágenes obtenidas por los medios de digitalización (2).
