Inventor: Antonio García Llorens
Biografía:
Es un experto en telecomunicaciones. Toda la vida ha trabajado en ese campo y conoce bien tanto el ramo de la electrónica como la informática. Su aportación en este caso, nació de la necesidad de buscar una solución que permitiera la conexión o desconexión de forma rápida a los equipos informáticos. Por qué no pasar del parte posterior a la anterior.
Invento:
Descripción General del Panel de Conectores para PC
Denominamos panel de conectores para PC, a un panel diseñado para situar en la parte frontal del ordenador personal, en uno de los huecos destinados a la ampliación de otras unidades externas. Es decir ocuparía uno de los espacios frontales donde se ubica normalmente una unidad de CD-ROM, disquete de 3 ½”, etc., y que normalmente suele haber algún hueco vacío.
La idea principal es la de tratar de llevar a la parte frontal del PC aquellos conectores que normalmente se usan para trabajos temporales de entrada y/o salida de informaciones (de audio, vídeo, joystick, gamepade, situar puertos USB frontales, etc.).
El citado panel está diseñado para que los conectores se puedan agrupar según el tipo de señal a manejar, como por ejemplo grupo de audio, grupo de vídeo, grupo USB, etc., y distribuirlos frontalmente a su vez en grupos de entrada y en grupos de salida de señales, pues se ha pensando en que las señales son unidireccionales normalmente, a excepción de las de telefonía.
El objetivo fundamental de este panel es de facilitar al usuario las labores de intercambio de señales de audio, vídeo, etc. usando para ello el ordenador como medio de procesamiento, con el resto de dispositivos que se disponen en casa (televisión, radio-cassette, reproductor de vídeo, unidad de CD-ROM, cámaras digitales que utilicen puertos USB, etc.).
Descripción del Panel de Conectores
Una vista general del panel genérico es básicamente la que muestra a continuación:
Los conectores indicados como (2) son del tipo mini-jack estéreo, pensados para la entrada y salida respectivamente de señales de audio. Y el motivo de poner cantidad cuatro, es por dar la posibilidad de tener varios dispositivos de entrada o salida si se deseasen. Obviamente se puede reducir el número de este tipo de conectores en función de lo que se desee.
El conector canon de 15 contactos (3), puede servir para el conector MIDI de la tarjeta de sonido o prolongar una puerta serie para acceso frontal.
El conector (4) es un puerto USB frontal.
La oquedad (5) es para la ubicación de la célula de infrarrojos para el mando a distancia, si se equipase.
El conector (6) es para enchufarse a un teléfono convencional.
El (7) para conector de antena coaxial de televisión.
El 8 y 8’, son conectores RCA para supervideo.
Los (9) y (10) son del tipo mini-jack para audio asociado al vídeo.
El (12) es un conector S-VHS.
El panel indicado anteriormente es totalmente pasivo, y solamente está pensado para que inicialmente sea una prolongación frontal de los conectores traseros, y esto sería la opción más básica, y que a su vez también se podría prescindir de cualquier grupo de conectores (por ejemplo dejarlo solamente para trabajar señales audio). También es posible aumentar o disminuir el número de conectores de un u otro tipo en función de si el panel se dedica a una actividad específica (por ejemplo, solo a trabajar con señales de audio, audio mas USB, video mas audio, etc.)
Como mejoras al citado panel de conectores se podrían añadir elementos amplificadores / ecualizadores para las señales de audio y/o vídeo con niveles de entrada y/o salida variables.
Otra mejora podría ser la preparar la entrada de telefonía en conexión con la entrada / salida de la tarjeta de audio, con lo que el citado conector de telefónico podría usarse para la telefonía convencional o telefonía sobre Internet, con lo que se podría colocar un teléfono convencional o con terminaciones tipo mini-jack, o un conjunto de auriculares y micrófono (cualquiera de los tres elementos), con lo que se tendría las manos libres, y además estos sistemas se pueden conectar y desconectar a voluntad de forma muy práctica.
Con las citadas mejoras crearíamos un módulo multimedia muy sofisticado.
Aplicaciones más importantes del Panel de Conectores
El panel de conectores se podría utilizar para una gran variedad de escenarios y que a continuación pasamos a detallar los que entendemos puedan ser más sugerentes:
1.-Escenario para usar con señales de telefonía
- Como primer ejemplo podría ser en una conversación telefónica ordinaria donde se necesite temporalmente el teléfono cerca del ordenador, y se disponga en el ordenador de un módem que use la red de telefonía básica.
- Caso de telefonía por Internet, ésta sería posible gracias a la conexión interna entre mini-jacks y el conector telefónico RJ-11 (los mini-jacks irían conectados a la tarjeta de sonido).
En este último caso al panel de conectores se le podría incorporar algún elemento activo (que podría ubicarse en la propia unidad de conectores) para que mejorase las prestaciones de la telefonía debido a las particularidades de la calidad de la voz sobre Internet.
2.-Escenario para uso en Señales de Audio (se necesitaría tarjeta de audio en el ordenador)
- Posibilidad de salida de las señales de audio hacia el equipo de música, además de los altavoces auxiliares, ya que con esto conseguiríamos dar mayor calidad en la reproducción, por usar unos altavoces de mejores prestaciones. Para ello necesitamos tener acceso fácil a los correspondientes conectores de la tarjeta de audio, y en este caso no es aconsejable “manipular” los cables existentes a los altavoces auxiliares por ejemplo (en este caso habría que adaptar las impedancias de salida).
- Envío de señales del equipo de música hacia el ordenador para su proceso, con lo que el usuario podría confeccionarse un trabajo particular a su manera (como grabarse una maqueta musical propia). En esta modalidad de trabajo se aconseja el uso de conectores frontales que son muchísimo mas cómodos de manejar, y se evitan los errores de conexión cuando no se tiene fácil acceso a los conectores normalmente situados en la parte trasera de la placa de audio.
- La opción de incluir en la misma tarjeta un pequeño módulo activo que actuase de mezclador de entradas y distribución de las salidas, con regulación de niveles podría dar mucha versatilidad a los usuarios que les guste trabajar con sonidos musicales por ejemplo.
- Conector frontal MIDI de la tarjeta de audio, abre la posibilidad al usuario de poder conectarse para juegos, o a algún instrumento musical sin tener que buscar detrás del ordenador, pues a veces puede no ser fácil de manipular en la parte trasera.
3.-Escenario para uso de señales de vídeo / audio (se necesitaría la tarjeta de audio mas tarjeta capturadora de vídeo).
- Posibilidad de introducir las señales del vídeo-reproductor doméstico al ordenador, o partir de una web-cam o una cámara de vídeo doméstica, usando la entrada para señales externas que se dispone en la placa capturadora de vídeo. También en este caso el conexionado frontal favorece todas las operaciones.
- Cuando la tarjeta de vídeo del ordenador tiene la opción salida hacia un televisor doméstico, este tipo de conexión normalmente sería ocasional, y el conexionado frontal para estas tareas facilitaría mucho los trabajos. Con esta opción se podría dar la posibilidad al usuario de grabar en un vídeo-cassete las imágenes captadas por Internet o presentes en cualquier programa del ordenador, como fotografías digitalizadas, etc.
En estos casos las señales de vídeo suelen ir asociadas con las correspondientes señales de audio, y que según el fabricante de la tarjeta de vídeo que estemos usando, puede que se necesite además que los canales de sonido pasen obligatoriamente por la tarjeta de audio.
- La inclusión de algún amplificador de vídeo, mas derivadores, ecualizadores permitiría un mayor alcance de las señales de vídeo, para poder alcanzar al televisor principal, o incluirlo en la red coaxial para ser visualizado por el televisor cuando se desee.
4.-Uso de auriculares con micrófono
- Cuando se trabaja con señales de audio o vídeo, o incluso señales de telefonía, muy a menudo se necesita desconectar el micrófono y los altavoces de la tarjeta de audio para usar el conjunto de auriculares + micrófono incorporado. Esta operación suele ser engorrosa cuando no se dispone accesibilidad mas la correspondiente luminosidad (ver en la tarjeta cual es la entrada y/o salida) adecuada para las labores de enchufado y desenchufado, razón por la cuál el trasladar estos conectores al frontal es muy útil.
Esta operación va a ser cada vez más habitual, sobre todo cuando se utilice video sobre ADSL por ejemplo, o las clásicas situaciones de videoconferencia, en las que se necesita disponer de la opción de manos libres.
5.-Escenario con cámaras de video y/o de fotografía digitales (usando puertos USB)
- Con esta opción se puede dotar al ordenador de puertos USB extras, localizados frontalmente, pensados principalmente para tareas temporales, como por ejemplo la introducción de fotografías digitalizadas, etc.
Escenario Multimedia en casa del usuario

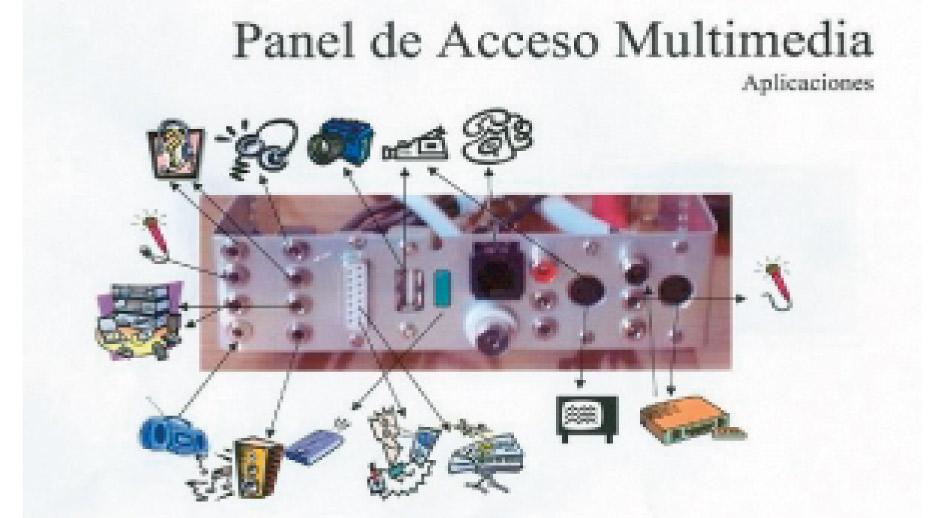

Un escenario multimedia completo se podría dibujar de la siguiente manera:
Posible escenario multimedia usando un Panel de Conectores
Con el uso de un panel de conectores las posibilidades que aparecen son las siguientes, aparte de la comodidad y manejo de todos los tipos de fuente de señal, y entonces el escenario multimedia podría ser como se indica en la figura:
Como se puede apreciar en el dibujo usando los cables apropiados se podría manejar cualquier tipo de señal que sea capaz de procesar un ordenador (obviamente usando un ordenador con los periféricos correspondientes para el manejo de las citadas señales).
