Inventor: Juan Chacón Coronill
Invento:
Actualmente las abrazaderas que existen son elementos .metálicos, que se fijan mediante tomillos en la boquilla del instrumento. Esta fijación impide la menor movilidad de la lengüeta, a pesar de que cada músico gusta de adoptar una posición personalizada de esta pieza para producir el mejor sonido; en todo caso es necesario aflojar estos tornillos y volver a recolocar la caña en la posición deseada.
La abrazadera objeto de este modelo presente la especial particularidad de que está realizada en su totalidad en materiales flexibles, interiormente está constituida por un lámina de piel, convenientemente cortada a la medida del diámetro de la abrazadera, y exteriormente por una superficie formada por un cordón que se enrolla entorno a dicha lámina de piel formando un solo cuerpo con ella, al quedar adherido, para componer entre ambos elementos una abrazadera cilíndrica hueca y flexible, que se adapta por encima de la boquilla del instrumento musical, asegurando la lengüeta del mismo, pero permitiendo una cierta movilidad lateral de este elemento de acuerdo con los gustos del usuario.
La fabricación de esta abrazadera en materiales de este tipo permite eludir el empleo de elementos de fijación añadidos ya que por sí sólo encaja en la terminación cónica del instrumento, asegurando la caña en la posición elegida.
Se ha previsto que, en aquellas aplicaciones que se requiera, por dentro de la funda o lámina interior y antes de la fabricación de la abrazadera, se coloquen uno o más alambres, o elementos rigidizadores longitudinales similares, que quedan adherido por la parte interior de la abrazadera y constituyen un punto de apoyo y de presión sobre la lengüeta del instrumento musical.
Opcionalmente, la lámina de piel interior presenta por uno o ambos extremos una zona sobresaliente por fuera de la envolvente formada por el cordón, zonas que opcionalmente se vuelven sobre si mismas por encima de la envolvente para facilitar su introducción en la boquilla del instrumento.

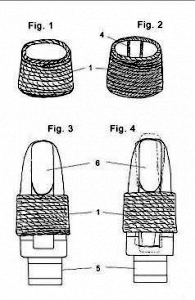

Como se puede observar en las figuras referenciadas la abrazadera (1) objeto de este modelo está formada por dos piezas de piel: una funda interior (2), constituida por una lámina de piel que se enrolla para quedar finalmente constituyendo la superficie interior de la abrazadera que es la que entrará en contacto con la boquilla del instrumento musical (5); la superficie exterior de dicha abrazadera la constituye un cordón (2) enrollado entorno a. dicha funda (1), convenientemente rematado y adherido a ella para conformar un cilindro flexible con la configuración que se puede apreciar en las figuras 1 a 4.
La abrazadera simple se observa en la figura 1; la variante de realización mostrada en las figuras 2 y 5 consiste en una abrazadera que dispone longitudinalmente por el interior de uno más alambres (4) que se sitúan sobre la lengüeta (6) del instrumento (5) ejerciendo presión sobre ella de acuerdo con los gustos del usuario.

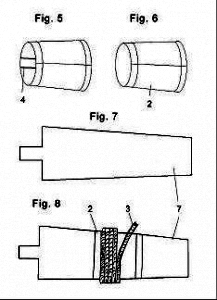

Para fabricar una abrazadera de estas características es necesario prever un trozo de piel que se troquela de forma rectangular (2) y se desbasta y en su caso se adhieren los alambres (4). Para el montaje del cordón (3) se dispone dicha lámina de piel (2) enrollada en un útil (7) que tiene una configuración ligeramente cónica, similar a la que presenta la boquilla e un instrumento musical de estas características, y una vez fijado el extremo del cordón (3) en ella se procede al enrollamiento del mismo, por medios mecánicos o manualmente, hasta formar el anillo o abrazadera que se ha representado en las figuras. Rematado el extremo del cordón y encolado sobre sí mismo y en la piel, la parte sobrante de ésta se corta o se vuelve sobre el propio cordón y se adhiere a él, según el acabado que se desea.
