La presente invención tiene por uno de los objetos conformar un green del golf cuya superficie puede modificarse a voluntad en pocos segundos y cuantas veces queramos. Podemos introducir los datos de un green que tengamos en una base de datos de nuestro ordenador (los de cualquier hoyo de cualquier green), o podemos utilizarlo para desarrollar un diseño propio.
La estructura de la invención permite utilizarla en una instalación interior de un recinto deportivo, o en el exterior en un terreno natural. Al ser de carácter modular se puede hacer tan grande o pequeña como queramos.
Se puede utilizar césped natural o artificial y los estratos del suelo podrían ser similares a como se realizan habitualmente.
De acuerdo con la invención, se propone una estructura desarrollada según unas características constructivas y funcionales que permiten establecer la sustentación de superficies en condiciones de adaptación para formar selectivamente la orografía que se desee.
Esta estructura objeto de la invención costa de un conjunto reticular modular que se sustenta respecto de los nudos reticulares mediante columnas telescópicas, componiéndose la estructura reticular por tirantes telescópicos, longitudinales, transversales y diagonales, los cuales se unen de manera articulada sobre núcleos determinantes de los nudos reticulares.
Los tirantes del conjunto modular articular constan de una formación telescópica libre entre los elementos componentes, en tanto que las columnas de sustentación disponen individualmente de un sistema de accionamiento para actuar la extensión y recogida de la formación telescópica de las mismas. El sistema de accionamiento de las columnas telescópicas, para tal fin, puede ser de cualquier tipo de los conocidos en la técnica actual, como por ejemplo, hidráulico, mecánico, eléctrico, etcétera; sin que ello altere el concepto.
Se obtiene con ello un conjunto estructural con el que, mediante la extensión selectiva de las diferentes columnas de sustentación, se puede formar una configuración orografía superficial variable con el conjunto articular, a base de la distinta elevación de los múltiples nudos reticulares, lo cual puede ser controlado automáticamente por gestión informática en función de una programación correspondiente con la conformación a realizar, o manualmente en módulos mas sencillos y baratos.
La dimensión de las partes modulares del conjunto reticular, puede en su caso ser variable en función de la extensión de la superficie a formar y del grado de detalle de las formas que se desee en la configuración.
El conjunto estructural mencionado se complementa con un cubrimiento determinante de la superficie que se desee, el cual se forma sobre una manta de apoyo que se dispone sobre el conjunto reticular de la estructura adaptable, constituyéndose dicha manta según una formación ondulada en cuatro sentidos, permitiendo absorber las variaciones dimensionales del conjunto reticular en las diferentes direcciones cuando se adapta la estructura a las formas superficiales de aplicación.
Los huecos del conjunto reticular se cierran con placas de chapa o similar mediante las cuales se determina un apoyo continuo para la manta ondulada del cubrimiento, disponiéndose dichas placas, según una solución práctica, no limitativa, en unión articulada sobre tirantes diagonales del conjunto reticular y apoyadas con libertad de deslizamiento sobre travesaños telescópicos incorporados en la zona del vértice opuesto al tirante diagonal respectivo, lo cual permite a absorber igualmente las variaciones dimensión desde el conjunto reticular en la adaptación de la estructura a las formas de aplicación.
La estructura preconizada permite por lo tanto adaptar de manera muy sencilla la configuración orográfica de cualquier superficie, con independencia de las dimensiones de aplicación, con posibilidad de modificar después con la misma sencillez la superficie formada, para su adaptación a otras formas diferentes. En tales condiciones la estructura se puede aplicar tanto para superficies horizontales como para superficies verticales, permitiendo adaptar la forma ortográfica de suelos y de paredes.
Por todo ello, dicha estructura objeto de la invención resulta de unas características ciertamente ventajosas, adquiriendo vida propia y carácter preferente en la función para la que se halla destinada.
Descripción de las figuras

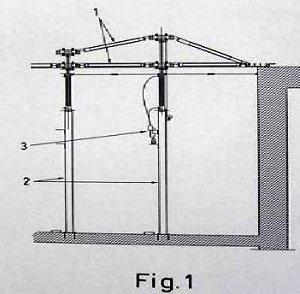

La figura 1 muestra un conjunto parcial del montaje de una estructura adaptable según la invención, con el conjunto reticular en dos posiciones de altura diferentes.
La figura 2 es un detalle ampliado de la parte superior de la estructura anterior.
La figura 3 es una vista en planta del conjunto reticular de la estructura adaptable.
La figura 4 es un detalle parcial ampliado de una parte del mencionado conjunto reticular de la estructura.
La figura 5 es un detalle ampliado de conjunto reticular de la estructura con el cierre de cubrimiento de los huecos reticulares.
La figura 6 es un detalle en sección del montaje de un cubrimiento de aplicación sobre la estructura adaptable preconizada.
La figura 7 es un detalle en planta de una parte modular de la manta ondulada que se utiliza para apoyar el cubrimiento de aplicación sobre la estructura adaptable. En los casos donde los desniveles sean importantes.
El objeto de invención se refiere a una estructura de sustentación destinada para formar superficies de suelos o paredes, comprendiendo dicha estructura una formación constructiva que permite un movimiento de adaptación para configurar la formar orográfica que se desee de cualquier superficie.
La estructura comprende (figuras 1 y 2) un conjunto reticular (1), el cual se sustenta respecto de los nudos reticulares mediante respectivas columnas telescopios (2) que disponen de un sistema (3) de accionamiento individual en extensión de su longitud.
El que conjunto reticular (1) costa (figuras 3, 4 5) de una composición modular formada por tirantes (4), longitudinales, transversales diagonales, los cuales el mediante articulaciones (5) sobre unos núcleos (6) que forman los núcleos reticulares, estructurando senos mencionados tirantes (4) según una formación telescópica de libre extensión.
Con ello así, el conjunto reticular (1) se puede adaptar en extensión de superficie, de forma que mediante el accionamiento en extensión longitudinal de las columnas (2) se puede situar los núcleos (6), permitiendo configurar con el mencionado conjunto reticular (1) formas variables de una superficie en relieve.
Sobre el conjunto estructural mencionado es susceptible de colocarse (figura 6) un cubrimiento (7), a base de capas y materiales diversos, permitiendo forma una superficie del aspecto y características que se deseen, para cualquier aplicación.
Según una realización práctica el cubrimiento (7) se dispone sobre una manta de apoyo (8), que se coloca sobre conjunto reticular (1), estructurándose dicha manta (8) con una formación ondulada (8. 1) en cuatro direcciones, como representa la figura 7, de forma que permite absorber sin tensiones las variaciones dimensionales del conjunto reticular (1) en la adaptación a las formas de la superficie de aplicación de la estructura.
Para el apoyo uniforme de la manta (8) sobre conjunto reticular (1), los huecos de dicho conjunto reticular (1) se cubren con correspondientes placas (9) de chapa o similar, las cuales según una realización práctica se disponen (figuras 3 y 5) en unión articulada sobre tirantes (4) diagonales del mencionado conjunto reticular (1), y en apoyo con libre deslizamiento sobre unos travesaños telescópicos (10) dispuestos en las zonas de los vértices opuestos correspondientes.
Esa disposición del cierre de los huecos del conjunto reticular (1) no es limitativa, pudiendo ser con el mismo efecto cualquier otra en la que las placas de cierre (9) quede sujetas en el montaje permitiendo la variación dimensional de los huecos del conjunto reticular (1), de manera que la unión articulada de sujeción de dichas placas (9) puede establecerse en cualquiera de los lados de las mismas, sobre tirantes (4) que corresponda del conjunto reticular (1), mientras que los otros dos lados queden con libertad de deslizamiento.
La formación modular del conjunto reticular (1) de la estructura preconizada puede en su caso formarse con partes modulares de cualquier dimensión, de acuerdo con la extensión y las formas de las superficies a formar, de modo que cuanto más reducida sea la dimensión de las partes modulares componentes de dicho conjunto reticular (1), mayor es la capacidad de adaptación a formas complejas y con mayor detalle de las superficies de aplicación.
El sistema (3) de accionamiento de la extensión de las columnas telescópica (2) es individual para cada una de las columnas (2), pudiéndose dicho sistema de accionamiento (3) de cualquier tipo (hidráulico, mecánico, eléctricos, etc.) de las técnicas conocidas, estableciéndose todo el conjunto controlado por un medio informático de gobierno, de modo que en base a una programación de datos en dicho medio de gobierno, según las formas de la superficie a configurar, automáticamente se adapta la estructura para formar la superficie de aplicación, la cual puede transformarse con posterioridad igualmente en otras formas, con la nueva introducción de los datos que corresponda a la nueva forma en el medio de gobierno.
