Inventor: Miguel Burgués
Invento:
El dispositivo de aprovechamiento energético de la diferencia de presión hidrostática, se caracteriza porque comprende una pluralidad de carcasas insertadas en un circuito de tipo rotatorio, un depósito de un medio líquido, y un mecanismo de inyección de aire sumergido en el depósito del medio líquido, de modo que el circuito puede efectuar un movimiento rotatorio tipo noria que permite que las carcasas puedan efectuar un recorrido rotatorio, cíclico y repetitivo entrando y saliendo del medio líquido del depósito, y que el mecanismo de inyección del aire inyecta el aire en el interior del medio líquido del depósito, y este mismo aire al ascender por la presión hidrostática dentro del medio líquido empuja hacia arriba a cada una de las carcasas situadas en una determinada posición sobre el mecanismo y provocando ello el movimiento rotatorio tipo noria del circuito, y las carcasas empujadas hacia arriba por el aire al llegar a la superficie siguen el recorrido establecido por el circuito y se sumergen de nuevo en el medio líquido del depósito, y siendo las otras carcasas insertadas en el circuito las que sucesivamente pasan a ocupar la posición determinada sobre el mecanismo para recibir el impulso ascendente del aire inyectado por el mecanismo, y repitiéndose así el ciclo sucesivamente, y transmitiendo el movimiento giratorio del circuito a un eje para su aprovechamiento energético.

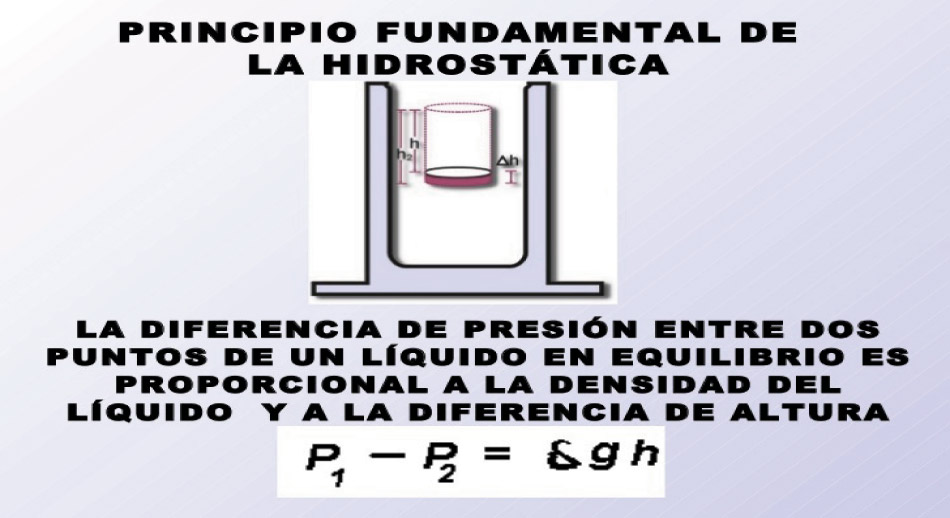

De acuerdo con el objeto de la presente invención, el dispositivo de aprovechamiento energético de la diferencia de presión hidrostática se encuentra concebido para el aprovechamiento de las diferentes presiones hidrostáticas en diferentes profundidades de un medio líquido para la generación energética.

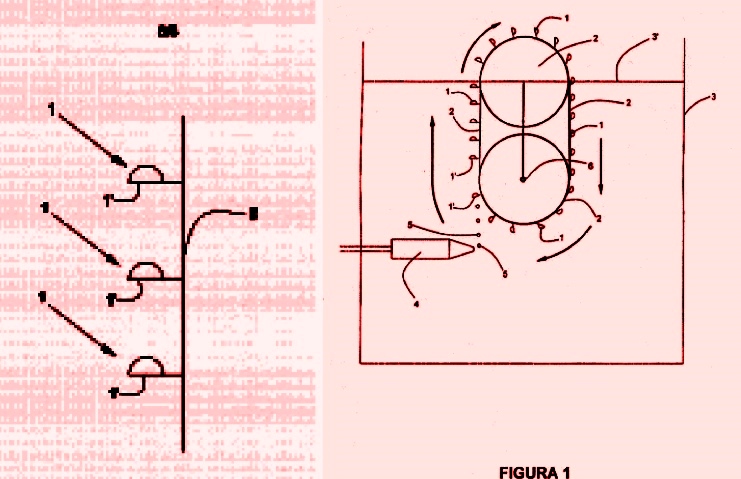

Tal y como se puede apreciar en la figura 1, el dispositivo de aprovechamiento energético de la diferencia de presión hidrostática de la invención comprende una pluralidad de carcasas -1-, conectadas a un circuito -2- rotatorio tipo noria móvil, habilitado para que cada una de las carcasas -1- puedan realizar un recorrido rotatorio cíclico y repetitivo señalado con las flechas de la figura 1.
El circuito -2- se encuentra parcialmente sumergido en un depósito -3- de un medio líquido, que en esta realización preferida es agua, con un nivel de agua -3’-.
Las carcasas -1- presentan la configuración detallada en la figura 2, en el sentido de que son huecas y abiertas en una de sus vertientes -1’-.
Las carcasas -1-, tal y como se encuentran colocadas en el circuito -2-, cuando realizan el recorrido ascendente señalado en la figura 1 presentan su vertiente -1’- abierta orientada hacia abajo. Tal disposición es la que permitirá el funcionamiento del dispositivo de la invención que se explica a continuación.
Tal y como aparece en la figura 1, en la parte inferior del circuito -2- y sumergido debajo del nivel de agua -3’- se encuentra un mecanismo -4- de inyección de aire.
El mecanismo -4-, al inyectar el aire en el depósito -3- debajo del nivel de agua -3’-, el aire asciende en forma de burbujas -5- dentro del agua del depósito -3-.
La inyección del aire se efectúa en una posición tal, que al subir las burbujas -5-
dentro del agua del depósito -3- topan y quedan cubiertas por las carcasas -1-, al encontrarse éstas en esta posición del circuito -2- con su vertiente -1’- abierta orientada hacia abajo.
El empuje ascendente de las burbujas -5- desplaza y mueve hacia arriba a las carcasas -1-, implicando un movimiento rotatorio del circuito -2- señalado por las flechas.
La carcasas -1-, al llegar y salir a la superficie por el nivel de agua -3’-, vuelven a continuación a sumergirse siguiendo el recorrido del circuito -2-, pero con una posición lateral, lo cual permitirá que se sumerjan sin ningún aire encerrado dentro de ellas.
El movimiento circular del circuito -2- comporta que continuamente haya carcasas -1- se coloquen en la posición tal que reciban empuje ascendente de las burbujas -5-, manteniendo el movimiento rotatorio del circuito -2-.
El movimiento circular del circuito -2- es comunicado a un eje -6-, para su aprovechamiento y conversión energética, como por ejemplo un alternador eléctrico.
La invención mostrada puede presentar la configuración y componentes más pertinentes para tales funciones. Se pueden utilizar los componentes que se han descrito o cualesquiera otros componentes idóneos para realizar el mismo tipo de cometido.
La invención, dentro de su esencialidad, puede ser llevada a la práctica en otras formas de realización que difieran sólo en detalle de la indicada a título de ejemplo, a las cuales alcanzará igualmente la protección que se recaba. Podrá, pues, realizarse esta invención con los medios, componentes y accesorios más adecuados, pudiendo los elementos componentes ser sustituidos por otros técnicamente equivalentes, por quedar todo ello comprendido dentro de las reivindicaciones.
