El videovisor de la invención tiene como objeto es unificar las utilidades de un visor y las de una cámara de vídeo en un nuevo dispositivo para darle una nueva utilidad en el mercado, concretamente incorporándole una retícula ajustable e intercambiable y asociándolo al cañón de un arma de fuego para permitir la grabación del momento del disparo de la misma.

De esta forma, el nuevo videovisor ofrece dos posibles funciones de uso; una innovadora, con la posibilidad de grabar con retícula y colocada en el cañón de un arma de fuego; y otra como cámara convencional, con opción de grabar manualmente y con la posibilidad de grabar sin retícula.

La utilidad práctica que puede tener el nuevo videovisor es muy amplia, pudiendo ser acoplado a todo tipo de escopetas, armas largas rayadas, armas de aire comprimido, incluso para algunos tipos de armas cortas.

Es sabido que a cualquier cazador, tanto aficionado como experto, le gustaría poder grabar sus acciones de caza. Tener la posibilidad de volver a visualizar los momentos de cacería, con la posibilidad de ver donde se estaba apuntando realmente en el momento del disparo.

Igualmente la gente que practica las distintas modalidades de tiro, como tiro al plato, recorridos de caza, skech, trap, etc., hallaría ventajoso tener la posibilidad de comprobar donde apuntaban en el momento del disparo.

Esta posibilidad de grabar con retícula el momento de disparo de un arma, sería, también, de gran utilidad en ejércitos militares, policías y cuerpos especiales.

Debe mencionarse que actualmente las armas de fuego de distinta índole incorporan numerosos dispositivos que facilitan la función a la que están destinadas.

Sin embargo, cabe señalar, que se desconoce la existencia de videovisores semejantes al preconizado la presente invención, que tal como se describe, proporciona un sistema sencillo y práctico para la función a que se destina.

videovisor

Con la presente invención, tal como ya se ha mencionado anteriormente, se ha ideado un videovisor que, permite grabar el momento de disparo de la misma; para ello el videovisor se encuentra alojado debajo del cañón, en la zona del punto de mira, y sujeto mediante monturas adecuadas, pudiendo ser accionado desde el mismo aparato o mediante un pequeño mando a distancia, situado en el guardamanos del arma, con la finalidad de que se pueda accionar y grabar con el arma encarada, es decir, en posición de tiro.

La configuración del videovisor tiene como principal finalidad regular la retícula de la grabación con el punto de impacto del tiro del arma, como si se tratara de un visor o mira telescópica, de tal forma que cuando grabemos, con la retícula nos indicará donde estaría el impacto del disparo.

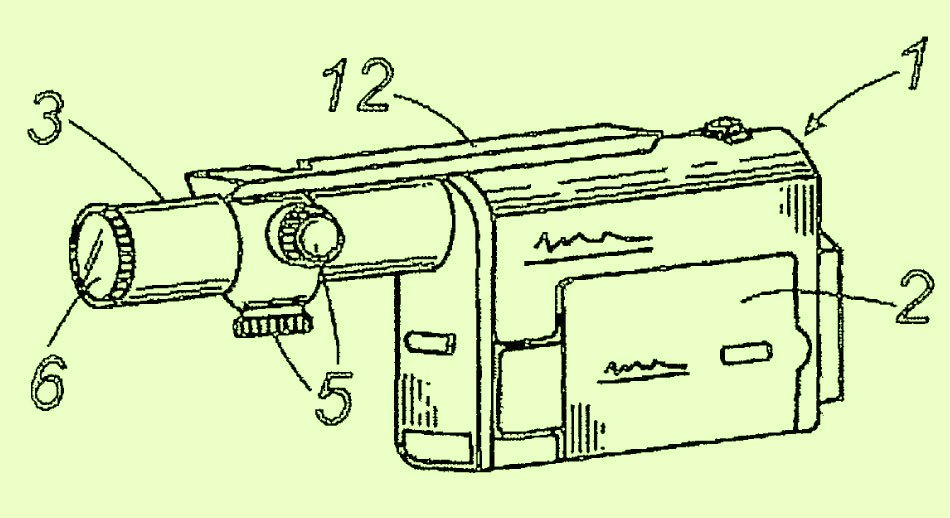

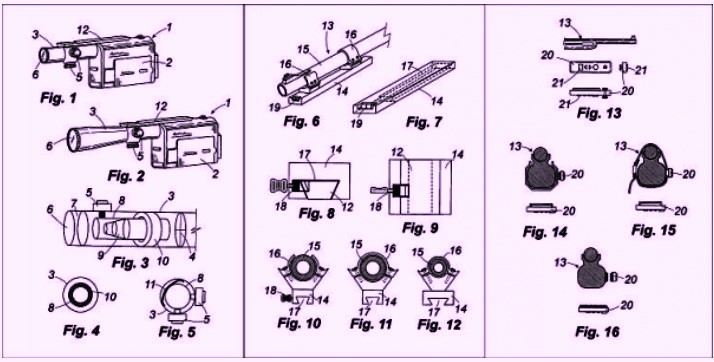

Tal como se aprecia en la figura 1, el videovisor (1) está constituido básicamente por cuerpo (2), de configuración ortoédrica que aloja en su interior el mecanismo de grabación, y un tubo cilíndrico (3) que constituye la parte óptica, donde se encuentra, la retícula (4) con sus torretas de ajuste (5).

Para ampliar el campo de visión, el mencionado tubo cilíndrico (3), adoptará una forma cónica de diámetro mayor por la parte del objetivo tal como se observa en el ejemplo de la figura 2.

La figura 3 muestra con mayor detalle el interior de dicha parte óptica, que como puede apreciarse, está constituida por el tubo cilíndrico (3) el cual aloja, además del objetivo (6), con su sistema de autofocus (7), la retícula (4) y las dos torretas de ajuste (5) otro tubo cilíndrico interior (8) de diámetro inferior en el que están ubicados el sistema de zoom (9) y el diafragma.

Tal como se aprecia en la figura 4, una arandela (10) de goma, preferentemente de neopreno, mantiene sujeto el mencionado tubo cilíndrico interior (8) al tubo cilíndrico (3), siendo ajustado mediante al acción de las torretas (5), cuya presión viene contrarrestada por una pequeña llanta (11) situada en el lado opuesto del tubo interior (8), como muestra la figura 5.

Una guía (12) de sección trapezoide, situada en la parte superior del videovisor (1), permite la fijación de este al arma de fuego (13) al ser acoplada a una montura (14), unida al cañón (15) mediante por ejemplo anillas de sujeción (16), y dotada de una acanaladura (17) de dimensiones correspondientes, tal como se aprecia en las figura 6 a 12.

En este caso representado, dicha montura (14) es de tipo monopieza y fija, sin embargo en otras versiones, esta puede ser doble y/o ajustable. En función del tipo de montura, las torretas (5), podrán estar situadas en la parte superior o en la parte inferior del tubo cilíndrico (3). Igualmente, las anillas de sujeción (16), que serán del tamaño adecuado al calibre del cañón (15), podrán ser enteras o partidas en función del tipo de arma, de si lleva punto de mira y nos permite la colocación de anillas (16) enteras o partidas o una combinación de ambas.

Por su parte, la montura (14) incorpora un pequeño pasador (18) con muelle, que impide el desplazamiento del videovisor (1) hacia atrás. Para su liberación, bastará con tirar de él hacia afuera y desplazar el videovisor (1). Así mismo, un pequeño nivel (19) facilitará el correcto montaje del videovisor (1) en el cañón (15) del arma (13), el cual deberá estar situado a la distancia suficiente para evitar la aparición del cañón (15) en la grabación sin que le pueda afectar la expulsión de gases del disparo.

El videovisor (1) se puede accionar directamente o mediante un mando a distancia (20), de reducidas dimensiones, que incorpora pulsadores (21) para las funciones de encendido y apagado, puesta en marcha de la grabación y aumento o disminución del zoom y que se sujeta al guardamanos del arma (13) mediante sistemas convencionales tales como guías, abrazaderas, cintas de apriete o «velero», tal como se aprecia en las figuras 13 a 16.
