Inventor: Francisco García López
Invento:
Ya se conocen suelas-plantilla con las configuraciones y materiales mas diversos para calzado. Muchas de ellas tratan de evitar la excesiva sudoración (lo que consiguen, en parte en base al material empleado -por ejemplo fibra de carbono-) y de conseguir una comodidad en el uso (lo que consiguen integrando complejos sistemas de cámaras en el propio calzado).
El objeto de la presente invención es evitar la excesiva sudoración y lograr una amortiguación en toda la base del pie; y todo ello en una suela plantilla de sencilla estructuración y recambiable, es decir que, además de como suela integrada en el calzado, puede usarte también como simple plantilla recambiándola el usuario de un calzado a otro.
Suela plantilla perfeccionada, caracterizada porque: a) consta de dos bases superpuestas entre las cuales se delimita un espacio interior o cámara interna cerrado perimetralmente, con la particularidad de que el cierre perimetral es un cierre flexible, y al menos en la zona del talón, dicho espacio interior es de mayor volumen. b) la base superior conforma una pluralidad de orificios para circulación de aire; de modo que , en el uso la plantilla proporciona una flexible amortiguación que, al comprimir las bases fluye el aire a través de los orificios para una beneficiosa ventilación de la base del pie y al descomprimirlas se recarga aire en dicha cámara interna.- Suela Plantilla Perfeccionada, según reivindicación anterior, caracterizada porque las citadas bases son porciones laminares cuya geometria, en planta define la plantilla o suela.
- Suela Plantilla Perfeccionada, según reivindicación primera caracterizada porque los citados orificios para circulación del aire se conforman en la zona frontal de la base superior.
Por ello, la suela-plantilla perfeccionada constituye un invento nuevo que implica actividad inventiva y es susceptible de aplicación industrial, con características propias y ventajosas respecto a las soluciones conocidas que le hacen merecedor del privilegio de explotación exclusiva, a tenor de las leyes vigentes sobre Propiedad Industrial que establecen los caracteres de patentalidad de los inventos debiendo admitirse como patentable esta invención, pues en ella concurren los siguientes requisitos:
a) es nueva, es decir, que no está comprendida en el actual estado de la técnica.
b) implica actividad inventiva, es decir, no resulta del estado de la técnica de una manera evidente para un experto en la materia; y
c) es susceptible de aplicación industrial, es decir, su objeto puede ser fabricado o utilizado en cualquier clase de industria.
Se admiten como Modelos de Utilidad, de acuerdo con la Ley, los inventos que siendo nuevos en España y implicando pequeña actividad inventiva consistan en dar a un objeto una configuración, estructura o constitución de la que resulte alguna ventaja prácticamente apreciable para su uso o fabricación. En particular se admiten como Modelos de Utilidad los utensilios, instrumentos, aparatos, dispositivos o partes de los mismos.
Para comprender mejor el objeto de la presente invención, se representa en los planos una forma preferente de realización práctica, susceptible de cambios accesorios que no desvirtuen su fundamento.

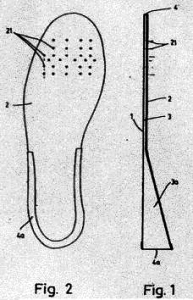

La figura 1 representa una vista general en alzado de una suela-plantilla perfeccionada según la invención seccionada para observar la cámara interior (3).
La figura 2 representa una vista en planta superior correspondiente a la figura 1.
Se describe a continuación un ejemplo de realización práctica, no limitativa, del presente invento. No se descarta en absoluto otros modos de realización en los que se introduzcan cambios accesorios que no desvirtuen su fundamento; por el contrario el presente invento abarca también todas sus variantes.
La suela-plantilla perfeccionada según la invención consta de dos bases, una inferior (1) y otra superior (2) superpuestas y cerradas perimetralmente entre si (4) para delimitar entre ellas un espacio interior cerrado, construido en cámara interna (3).
Dicha cámara interna (3) es de mayor volumen en la parte del talón (3a). El cierre perimetral (4) es un cierre flexible (4a) al menos en esta zona de mayor volumen. La citada base superior (2) conforma una pluralidad de orificios (21) para circulación del aire. En particular, las citadas bases (1) y (2) son porciones laminares cuya geometria en planta coincide con la de la suela o plantilla.
En particular, los orificios (21) para circulación de aire se conforman en la zona frontal en la base superior (2).
Con esta estructuración y particularidades, la suela plantilla precinizada proporciona en el uso una flexible amortiguación y, además al comprimir las bases (1) y (2) fluye el aire a través de los orificios (21) para una beneficiosa ventilación de la base del pie y al descomprimirlas se recarga aire en dicha cámara interna (3).
Podrán ser variables los materiales, dimensiones, proporciones, y en general, aquellos otros detalles accesorios o secundarios que no alteren, cambien o modifiquen la esencialidad propuesta.
Los términos en que queda redactada esta memoria son ciertos y fiel reflejo del objeto descrito, debiéndose tomar en su sentido mas amplio y nunca en forma limitativa.
