Inventor:  Justo Garrote Cheda

Invento:

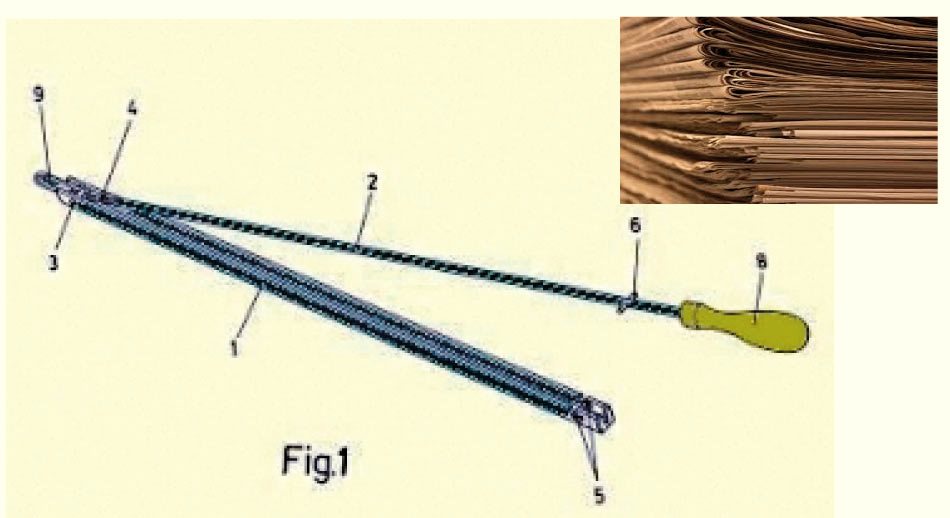

Dispositivo para la sujeción y manipulación de periódicos, del tipo que comprende un conjunto en forma de horquilla, para establecer una sujeción por apresado sobre el conjunto de las hojas de los periódicos de aplicación, caracterizado porque consta de un cuerpo en forma de un perfil en «U», respecto del cual va incorporada en montaje articulado cerca de un extremo, mediante un pasador transversal giratorio, una barra que comporta en el extremo una empuñadura de manipulación, quedando dispuesta dicha barra con su extremo atravesando al pasador en juego de desplazamiento axial, con un muelle empujador entre el mencionado pasador y un tope definido por la propia barra.

En la extremidad opuesta a la articulación de la barra el cuerpo presenta en los laterales unas escotaduras configuradas en «L», mientras que la barra incorpora un travesaño que es susceptible de encajarse en dichas escotaduras del cuerpo para establecer, en juego combinado con el empuje axial del muelle sobre la barra , un enganche de retención en el cierre del conjunto.

Sobre el pasador transversal que articula a la barra respecto del cuerpo , se sujeta un enganche que sobresale en el extremo, para el colgado del dispositivo.
