Inventor: Eusebio Moro Franco
Invento:
La presente invención se refiere a un sistema de tracción de partículas residuales contaminantes para humos y gases, mediante ultracongelación atomizada, el cual resulta ser un sistema de gran eficacia y de coste reducido en comparación con otros convencionales que realizan la misma función.
Evita ventajosamente la salida al exterior de partículas y gases contaminantes, sin producirse \lluvia acida», la cual perjudica seriamente a las plantas.
Por otra parte, este sistema de la invención permite el que se puedan recuperar algunos elementos del producto residual.
En la actualidad, son conocidos distintos sistemas para la depuración de gases y humos consistentes en baños de agua u otros líquidos que sirven de filtro para los productos a depurar.
El rendimiento de dichos sistemas no es lo su-ficientemente bueno que cabria esperar, siendo en cambio muy alto el coste económico de su montaje e instalación.
Además, la depuración no es totalmente correcta, lo cual implica la salida al exterior de algunos elementos contaminantes después de la depuración.
El documento WO-A-92/08937 describe un aparato de acuerdo con los preámbulos de las reivindicaciones 1 y 2 de esta patente.
Para subsanar los problemas mencionados en el aparato anterior, la invención propone un sistema de filtración de partículas residuales contaminantes para humos y gases, mediante ultracongelación atomizada, consiguiéndose principalmente evitar la salida a la atmosfera de elementos contaminantes que provoquen la llamada "lluvia acida".
Otra característica importante es que el coste económico del montaje e instalación del conjunto es relativamente barato.
Es un sistema en resumen, de gran importancia.

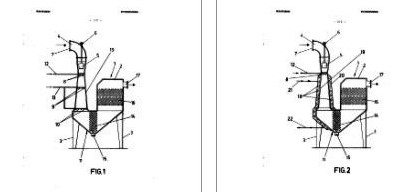

El humo a depurar pasa en primer lugar, por una boca superior de entrada, para después seguir hasta llegar a una válvula tipo venturi, que regula la velocidad del humo o gas, que pasa después por un grupo de inyectores de agua difuminada o pulverizada, formándose entonces una una lluvia, la cual seguidamente es ultracongelada por la acción de dos duchas de nitrogeno liquido, lo cual provocar a una ventajosa solidificación de la una lluvia en una masa en forma de granizo, precipitándose la misma después a un decantador inferior.
Este, incorpora dos separadores, uno que tiene el granizo precipitado hacia una válvula de descarga, y un segundo separador mas lento interpuesto antes de la boca de salida al exterior o chimenea, por donde sale el aire a la atmosfera totalmente depurado.
