Inventor: Jordi Mesalles Salgado
Invento:

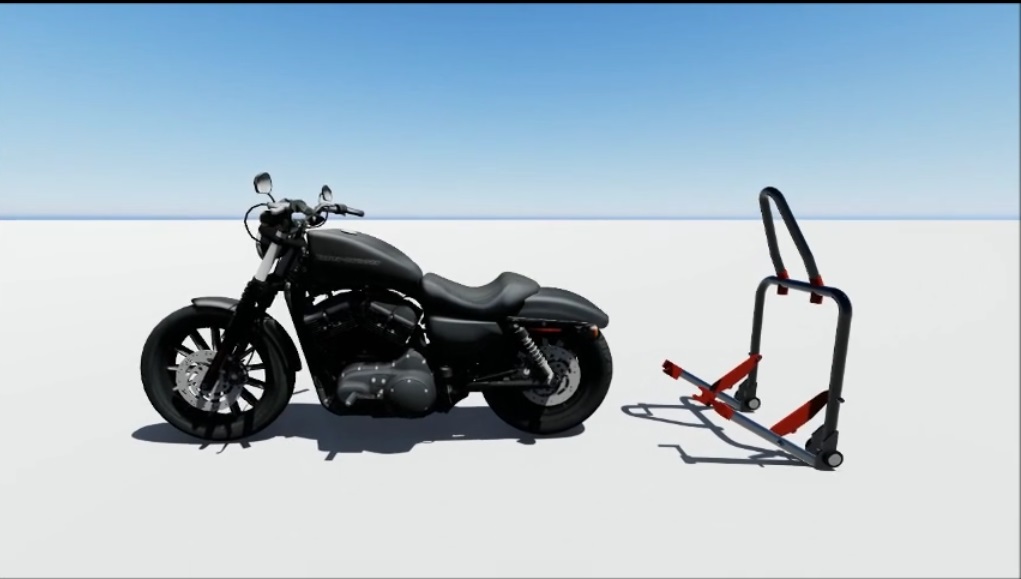

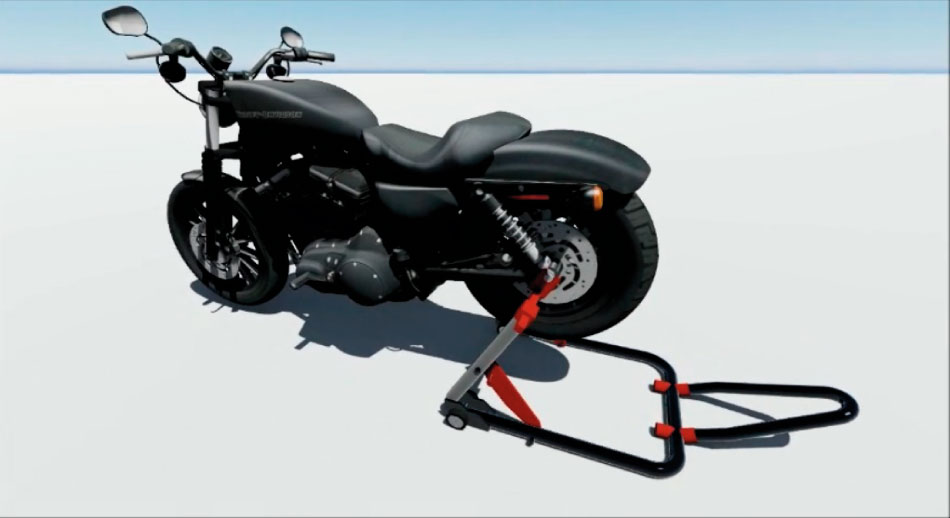

La presente invención se refiere a un útil manual que está concebido para la elevación de las motocicletas por cualquiera de sus dos ejes con objeto de efectuar revisiones o reparaciones de mantenimiento periódico o extraordinario. Se trata de un útil que, una vez desplegado, se muestra muy similar a otros ya existentes en los talleres especializados pero se compone de un conjunto de piezas tubulares que al poder montarse y desmontarse con facilidad, posibilitan la conversión de una herramienta, de por sí voluminosa, en otra que se puede almacenar ocupando un espacio mucho menor.
El caballete se compone de varios elementos que se acoplan unos sobre otros y se especifican a continuación:
Estructura principal- Tubos de engarce
- Palanca de manipulación
- Tubos de carga
- Guías
- Soportes desplazables
- Ruedas
- Cartelas
- Pletinas y pequeños accesorios

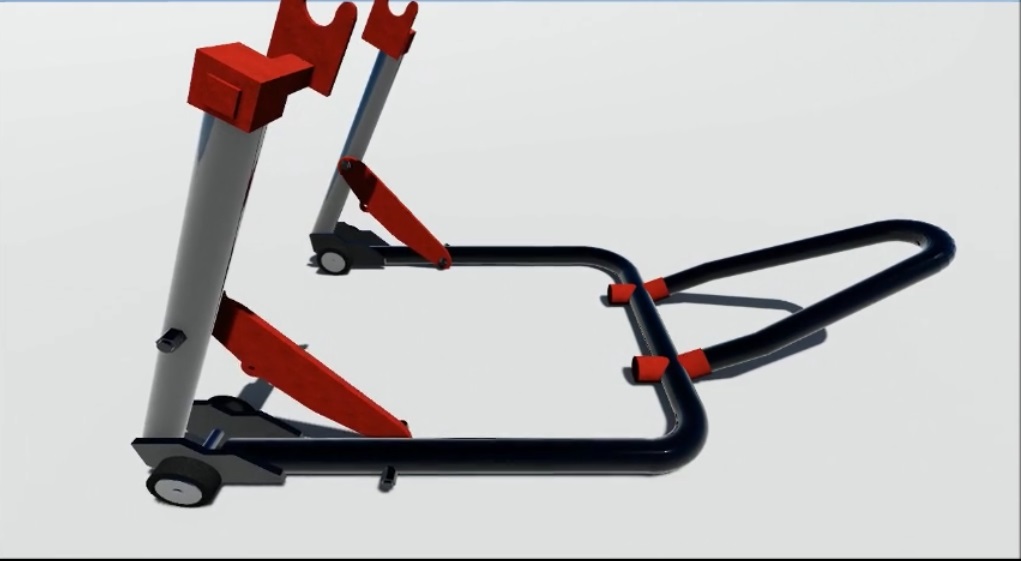

La estructura principal es tubular en forma de «U» teniendo soldadas unas cartelas en los dos extremos libres de la «U» en cuya proximidad se instalan unas ruedas de pequeño diámetro que facilitan el desplazamiento de la herramienta en su conjunto.

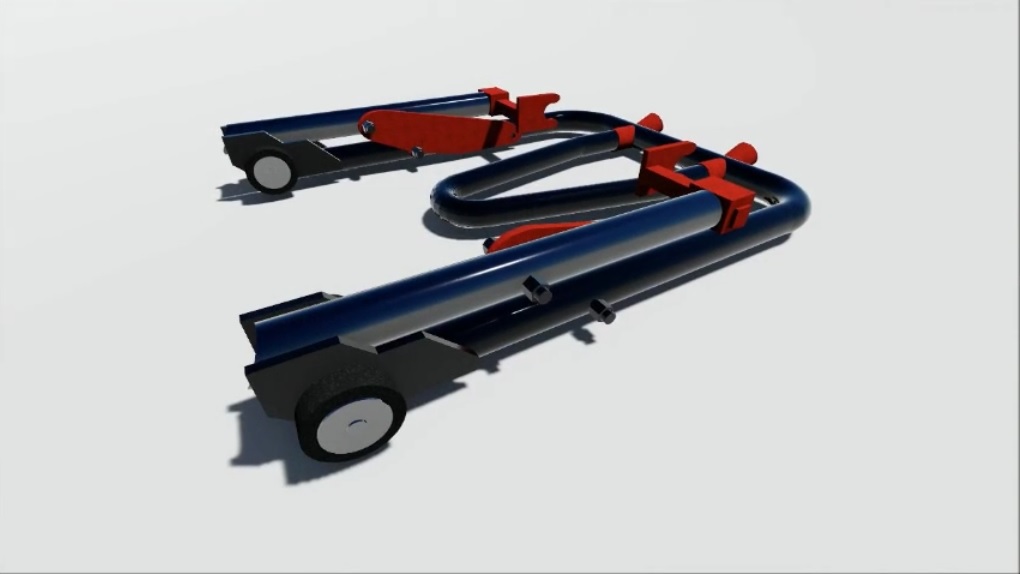

La palanca de manipulación también tiene forma de «U» y es tubular de menor diámetro que el de los tubos de la estructura principal. Se puede acoplar sobre dicha estructura de dos formas, la de trabajo y la de plegado gracias a la existencia de los tubos de engarce delanteros y traseros.
Los tubos de carga son dos, idénticos, que giran por su extremo inferior sobre ejes situados en las cartelas teniendo en su extremo superior unas guías destinadas al alojamiento de los soportes desplazables.
En cuanto a las pletinas se trata de dos piezas que apuntalan los tubos de carga sobre la estructura principal dando al conjunto su carácter resistente.
Los pequeños accesorios se concretan en diversos pasadores y tornillería de inmovilización.
En el apartado de dibujos esquemáticos que se incluye a continuación, como parte inseparable de este documento, se muestran las piezas antes citadas que componen el caballete de esta invención sin perjuicio de que se puedan aplicar 15 pequeñas modificaciones que no alteren dicha idea básica.
