Inventor: Víctor Abel Martínez Jurado
Invento:

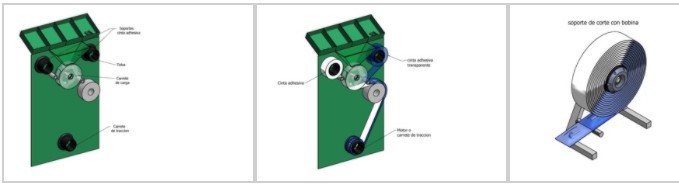

La presente invención se refiere a una máquina semiautomática que permite el empaquetado de todo tipo de tornillería, anclajes o piezas de pequeño tamaño. Dicha máquina está configurada con elementos y accesorios de bajo coste para su fabricación y el procedimiento de empaque mediante cintas adhesivas de embalar hace que el proceso de empaquetamiento sea particularmente sencillo, ligero y flexible. La máquina consta de un bastidor donde están fijados los siguientes elementos: una tolva de alimentación, un carrete de carga, dos carretes montados sobre rodamientos o bujes donde se colocan rollos de cintas adhesivas y que se encuentran ubicados hacia los laterales izquierdo y derecho del carrete de carga.
A continuación del carrete de carga están fijados dos rodillos de contacto giratorios alineados entre sí que garantizan la continuidad de la línea de empaque. Adicionalmente, la máquina cuenta con un accesorio o soporte de almacenamiento, donde se almacena en forma de carretes enrollados el material empacado. Se entiende como bastidor una estructura o armazón que sirve para sostener otros elementos y como carretes o rodillos, cilindros con eje hueco donde se enrolla algo.
El carrete de carga puede tener diferente tamaño en función del tamaño de las piezas a empaquetar y presentar desde 3 a 7 cavidades interiores según el tamaño de carrete. En la parte inferior del bastidor se encuentra fijado un carrete de tracción donde se enrolla el material empacado. Este carrete se mueve por acción de un motor ubicado en la parte posterior del bastidor que permite el movimiento coordinado de todo el conjunto y garantiza la posición coordinada de los orificios del carrete de carga y la tolva de alimentación. Dicho motor se activa mediante un pedal, un pulsador, o un dispositivo de final de carrera electromecánico según las necesidades de la operación.
Una vez colocadas las cintas de embalar en los rodillos o carretes, la cinta del rodillo lateral izquierdo se pega al carrete de carga o cargador de manera que cuando éste gire se depositen sobre la cinta los accesorios o piezas en la cantidad requerida. Luego mediante el movimiento del rodillo de contacto se unen la cinta lateral izquierda y la cinta lateral derecha que pasan con el material empacado por un segundo rodillo de contacto que se mueve hacia el carrete inferior de tracción. Las cintas adhesivas pueden ser de diferente tamaño en función del ancho de la sección de contacto del carrete de carga y pueden ser de papel, PVC, plástico o tela Otra característica distintiva de esta invención se encuentra en el hecho de que en la medida en que se produce el movimiento de la línea de empaque el material empaquetado queda enrollado en el carrete inferior y una vez alcanzado el tamaño que se desea obtener se desmonta de la línea de empaque para su almacenamiento en un soporte.
Este sistema de almacenamiento permite disponer de tantos rollos de accesorios empacados como sea necesario sin necesidad de utilizar cajas para su almacenamiento. El soporte de almacenamiento constituye un accesorio de la máquina empaquetadora y consiste en una estructura preferiblemente metálica formada por un eje horizontal central donde se acopla por el centro el carrete de material empaquetado y donde se unen dos soportes en ángulo. Varios soportes de almacenamiento pueden unirse de forma axial y formar un conjunto de almacenamiento.
