Inventor: José Martínez Sedeño
Biografía:
Mi nombre es Ismael Martínez Sedeño. Nací el 22 de Febrero de 1931. Trabajé la mayor parte de mi vida laboral en la Empresa de ENSIDESA, de encargado en el taller de mantenimiento. El primer invento lo patenté en el año 1979, consistia en un antirrobo alarma acústica para vehículos, que funcionaba por movimiento y/o contacto: igual que el que existe en la actualidad, supongo que sea el mismo procedimiento de combinación de cédulas de mercurio. Patenté un paragüero para automóviles, un antirrobo mecánico donde la cadena quedaba recogida automáticamente debajo del asiento. No pude comercializarlos por falta de tiempo. Patenté la primera fase de un asiento de limpieza para disminuidos que ellos mismos podían manejar, que podían disfrutar de un baño, en rio o playa, ya que era hinchable, se plegaba en una pequeña maleta para su transporte, no terminé de patentarla, porque en las fábricas de ortopedia me dijeron que salía muy cara. Tengo alguna novedad, sobre confort que uso para mi, y ortopedia, que no patento..
Invento:
La invención se refiere a una edificación giratoria, y mas concretamente a una estructura de edificio con dos o mas plantas, la inferior de las cuales es fija, mientras que de las plantas superiores al menos una de ellas sería giratoria, respecto de un eje vertical.
Es objeto de la invención proporcionar una edificación, susceptible de constituir una vivienda, restaurante, o similar, en la que una o más plantas de la misma sean giratorias, con posibilidad de mantenerse estáticas cuando así se desee, o estar girando permanentemente, aunque a baja velocidad, permitiendo al usuario un campo de visión de 360º.
Descripción de la invención:
El edificio de la invención está compuesto por al menos una planta giratoria sobre una plataforma fija. El edificio puede estar constituido también por dos o mas plantas con posibilidad de giro relativo de unas respecto a otras, con la particularidad de que una de las plantas de la estructura constituirá el apoyo y soporte de la otra u otras plantas.
Evidentemente, la edificación o estructura puede tener varias plantas y mantenerse la inferior fija, en tanto que las restantes pueden ser giratorias, bien conjuntamente, bien independientemente cada una de ellas, respecto de la parte fija, contando para ello esta última con una superficie de apoyo para medios de rodadura de la planta giratoria inmediatamente superior, medios giratorios que son accionables mediante un motor para llevar a cabo el giro de la comentada planta giratoria de la estructura o edificación propiamente dicha.
En el caso de que la edificación incluya una sola planta giratoria, ésta iría montada sobre una plataforma o cimentación fija, sobre la que apoyar an los elementos de rodadura adecuados.
Es decir, la planta o parte de la edificación girar a en base a unos apoyos o medios de rodadura convenientes, tales como unos rodamientos, y con una fuerza motriz para llevar a cabo ese giro.
Las estructuras que forman la edificación en su conjunto, dispondrán de medios que impidan el desplazamiento accidental de la planta giratoria respecto de la parte fija, medios que pueden consistir en simples perfiles solfdarizados a las estructuras y relacionados entre sí.
En el caso de que la edificación incluya dos o mas plantas, la parte fija de la estructura se utilizar a preferentemente para la ubicación de servicios fijos de agua, desagües, servicios higiénicos, electricidad, etc., estableciéndose las conexiones eléctricas a través de, por ejemplo, contactos fijos previstos en la parte fija en los que apoyarán los correspondientes contactos de toma de alimentación previstos en la parte móvil y a través de los que lógicamente se alimentarán todos los servicios previstos en la planta giratoria inmediatamente superior.
Como es lógico, los usuarios pueden pasar de una planta a otra sin ningún tipo de dificultad, ya que el paso o comunicación entre plantas se realizaría como es convencional, ya que la planta giratoria se desplazaría a muy baja velocidad, existiendo siempre una protección que cierra la posible separación que exista entre ambas plantas para permitir el giro de una respecto de la otra.
La configuración podría ser cualquiera, desde tener un contorno circular hasta poligonal, sin descartar cualquier otro tipo de contorno, ya sea regular o irregular.
Como se habría podido deducir de lo hasta aquí expuesto, las ventajas de la edificación con una o más plantas giratorias son evidentes, ya que permitiría a los usuarios o personas ocupantes de la edificación tener un ángulo de visión de 360º, por lo que la edificación resulta de especial aplicación en restaurantes situados en zonas con entornos de agradables paisajes o vistas, o cualquier otro lugar de recreo, o incluso viviendas o establecimientos de cualquier índole.
Descripción de los dibujos:
Para complementar la descripción que se está realizando y con objeto de ayudar a una mejor comprensión de las características del invento, de acuerdo con un ejemplo preferente de realización práctica del mismo, se acompaña como parte integrante de dicha descripción, un juego de dibujos en donde con carácter ilustrativo y no limitativo, se ha representado lo siguiente:

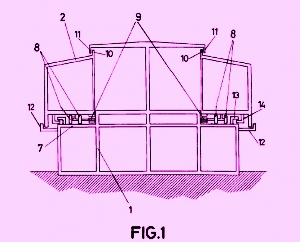

La figura 1.- Muestra un ejemplo correspondiente a una vista esquemática en sección por un plano vertical de una edificación de dos plantas, una central e inferior fija y otra superior giratoria respecto de la anterior.

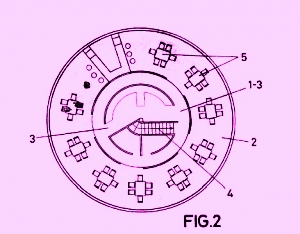

La figura 2.- Muestra una vista en planta superior de la edificación representada en la figura anterior, dejándose ver como la planta superior o giratoria cuenta con una serie de mesas y en el centro una zona de servicios, correspondiendo ésta a la parte fija de la edificación.

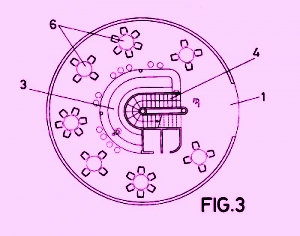

La figura 3.- Muestra la vista en planta de la parte inferior o fija de la edificación, en donde existen igualmente mesas y una zona de servicios central.
Realización preferente de la invención. Como se puede ver en las figuras referidas la edificación de la invención, en el ejemplo de realización mostrado, incluye una planta o parte fija (1) y una planta giratoria (2) respecto de la anterior, de manera que la parte fija puede tener una zona central (3) de servicios ocupada por diferentes módulos, así como la correspondiente escalera (4) de acceso a la planta superior y giratoria (2). En el ejemplo de realización mostrado se observa como la planta giratoria (2) de la estructura o edificación determina una meseta circular en la que existen una pluralidad de mesas (5), que pueden corresponder, por ejemplo, a un restaurante, a una cafetería o similar, pudiendo estar constituida por un simple mirador e incluso ser tal planta de una vivienda con su correspondiente distribución de habitaciones, salones, etc.
Por su parte, la parte o planta fija (1) de la estructura define otra meseta, que al igual que en el caso anterior puede estar ocupada por mesas 2.(6), o zonas de recreo, comprendiendo la ya comentada zona central (3) para servicios y otros fines.
En cualquier caso, y sea cual sea el tipo de edificación, en la planta fija (1) se establece una meseta (7) en forma de corona circular, en la que apoyan medios de rodadura (8) previsto en la zona inferior de la planta giratoria (2), de manera que esos medios giratorios (8) son accionados mediante un motor (9) de potencia variable, con objeto de que mediante el mismo se pueda llevar a cabo el giro, a mayor o menor velocidad, de la planta (2) respecto de la parte (1). El motor de accionamiento (9) puede ir dispuesto sobre la estructura o planta fija (1). De este modo se simplifica la estructura o composición de los elementos de toma de corriente para alimentación de los equipos instalados en la planta superior (2).
Igualmente, cabe la posibilidad de que ambas plantas (1) y (2) puedan mantenerse bloqueadas entre sí por cualquier dispositivo o sistema convencional, accionable convenientemente, bien mediante control remoto, bien mediante elementos mecánicos, etc. Como ya se ha dicho a lo largo de la presente descripción, que la edificación podría ser en su conjunto de contorno circular, tener cualquier otra configuración o incluir dos o más plantas, unas giratorias y otras fijas, siendo siempre la inferior fija y de las restantes al menos una de ellas giratorias. En el caso de que existan dos o mas plantas giratorias, todas ellas pueden hacerlo conjuntamente o bien de manera independiente, de manera que en cualquier caso la edificación contaría con todos los medios, accesorios, equipos e instalaciones como las de cualquier edificación convencional, ya sea un restaurante, una vivienda, un establecimiento público, privado, etc. El conjunto de la edificación puede disponer de escaleras exteriores que faciliten el acceso de muebles y equipos en general.
Para seguridad del conjunto, la planta móvil (2) y la fija (1) pueden disponer de medios que impidan su desplazamiento o separación accidental. Estos medios pueden consistir en pestañas (10 y 11) parcialmente solapadas, perfiles (12) que abracen exteriormente la estructura móvil (2) y perfiles (13 y 14) solidarios de la planta fija (1) y planta giratoria (2), acoplados o solapados entre sí, tal y como se muestra en la figura 1.
En el caso de que la edificación sea de una sola planta, ésta seria giratoria y la planta fija 1 quedaría sustituida por una plataforma o cimentación de trazado y contorno adecuado para definir las pistas necesarias para los elementos de rodadura 8.
No se considera necesario hacer más extensa esta descripción para que cualquier experto en la materia comprenda el alcance de la invención y las ventajas que de la misma se derivan.
Los materiales, forma, tamaño y disposición de los elementos serán susceptibles de variación siempre y cuando ello no suponga una alteración en la esencialidad del invento.
Los términos en que se ha redactado esta memoria deberán ser tomados siempre en sentido amplio y no limitativo.
