Inventor:  José León Castañeda

Invento:

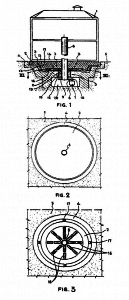

  1. dispositivo orientacion edificacionDispositivo para la orientación de una edificación (1), caracterizado por comprender una plataforma giratoria (2) que descansa a través de apoyos rodantes (3) sobre una base fija (4), anclada al terreno (5), y un eje hueco (6) solidario de la plataforma giratoria (2), que recibe el movimiento de un motorreductor (7) a través de medios de transmisión (8).
  2. Dispositivo para la orientación de una edificación (1) de acuerdo con la reivindicación 1, caracterizado por que los medios de transmisión (8) comprenden una corona (9) solidaria del eje hueco (6), y un piñón (10) que engrana sobre la corona (9) y que recibe el movimiento del motorreductor (7).
  3. Dispositivo para la orientación de una edificación de acuerdo con la reivindicación 1, caracterizado por que la base fija (4) presenta una superficie de apoyo horizontal (11), una superficie de apoyo vertical (12), y una superficie de apoyo inclinada (13); mientras que la plataforma giratoria (2) presenta una superficie de empuje horizontal (14) y una superficie de empuje inclinada (15).
  4. Dispositivo para la orientación de una edificación de acuerdo con la reivindicación 3, caracterizado por que los apoyos rodantes (3) comprenden rodillos horizontales (16) que juegan entre la superficie de apoyo horizontal (11) y la superficie de empuje horizontal (14), rodillos inclinados (17) que juegan entre la superficie de apoyo inclinada (13) y la superficie de empuje inclinada (15), y rodillos verticales (18) que juegan entre la superficie de apoyo vertical (12) y la superficie exterior (19) del eje hueco (6).

dispositivo orientacion de la edificacion
