Correa extensible con recogedor de excrementos incorporado

Inventor: Josep Maria Pérez Tomás

Biografía:

Nacido hace 30 años en Badalona, de la provincia de Barcelona. Ha trabajado en diversos sectores, como la Alimentación, Transporte, etc. En sus ratos de ocio le gusta disfrutar de el senderismo, música y en especial de la tranquilidad. Dentro de sus deportes favoritos, caben destacar; Fútbol, Basket, Natación.

Invento:

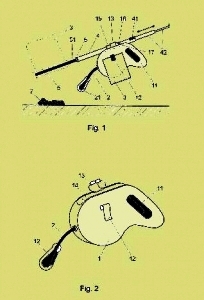

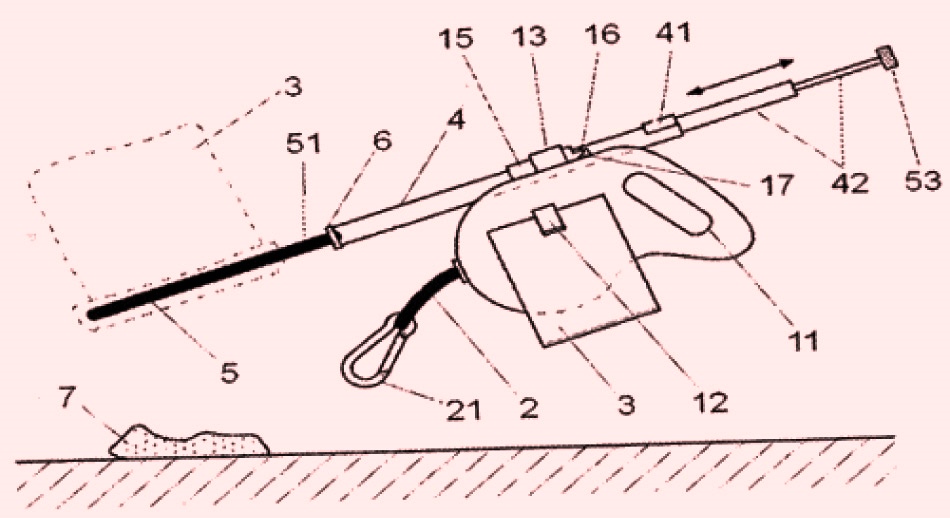

Correa extensible con recogedor de excrementos incorporado, del tipo que comprende una carcasa (1) con un asidero (11), existiendo en el interior de la carcasa (1) un tambor de recogida y dispensación de una correa (2) a través de un orificio frontal, presentando esta correa (2) en su extremo libre un mosquetón (21) u otro medio de unión con el collar del perro, caracterizada porque la carcasa (1) presenta unos medios para la fijación de un cuerpo tubular (4) del recogedor de excrementos, presentando este cuerpo tubular (4) un hilo flexible (5) o similar alojado en su interior, encontrándose un extremo (51) del hilo flexible (5) emergente por el orificio (61) de un terminal (6) del extremo anterior del cuerpo tubular (4), estando este extremo anterior (51) del hilo flexible (5) fijado a un punto (62) del exterior de dicho terminal (6) para la formación de un lazo por la tensión propia del hilo flexible (5), disponiéndose en este lazo una bolsa (3) invertida, en tanto que el otro extremo (52) de dicho hilo flexible (5) está emergente por el extremo opuesto del cuerpo tubular (4) y relacionado con un asidero (53) en el extremo de unos tramos telescópicos (42), estando estos tramos telescópicos (42) alojados en el seno del cuerpo tubular (4), siendo el hilo flexible (5) operativamente apto para el estrangulamiento de la bolsa (3), de forma que al estirar del asidero (53) del extremo libre (52) del hilo flexible (5), se cierra la boca de la bolsa (3) abocada sobre el excremento (7), recogiéndolo en su interior.
Correa, según la reivindicación 1, caracterizada porque comprende una pinza (12) en un lateral de la carcasa (1) para la sujeción de bolsas (3) de recambio antes de su uso.
Correa, según la reivindicación 1, caracterizada porque los medios de fijación del cuerpo tubular (4) a la carcasa (1) comprenden un canal (14) longitudinal de la carcasa (1) sobre el que se encuentra una abrazadera abrible (13) para la separación temporal de dicho cuerpo tubular (4); y porque el canal (14) define una disposición del cuerpo tubular (4) en un ángulo abierto respecto al ángulo que adopta la correa (2) de sujeción del animal.
Correa, según la reivindicación 1, caracterizada porque el asidero (53) del hilo flexible (5) es un tapón acoplable al último tramo telescópico (42) mediante una rosca.
Correa, según cualquiera de las reivindicaciones 1 o 3, caracterizada porque los medios de fijación comprende un manguito para el deslizamiento longitudinal del cuerpo tubular (4) respecto a la carcasa (1), posicionable entre una posición retraída hacia atrás de reposo y una posición extendida hacia delante de uso, en la que al menos una prominencia (41) existente en el extremo posterior del cuerpo tubular (4) encaja en un entrante (16) del manguito (15) para evitar el giro del cuerpo tubular (4) respecto a la carcasa (1) durante su uso.
Correa, según la reivindicación 5, caracterizada porque el manguito deslizante (15) presenta en un lado un tornillo de bloqueo (17) del cuerpo tubular (4) en el seno de dicho manguito (15).
Correa, según la reivindicación 1, caracterizada porque las bolsas (3) son de papel.
