Inventor: Claudio Sant Torra
Invento:
Son muy numerosas las personas que por limitaciones anatómicas o fisiológicas debidas a la edad o a cualquier otra causa, han de sentarse de cuando en cuando, para descansar, por ejemplo cuando salen a dar un paseo, resultando más o menos dificultoso encontrar un lugar donde sentarse cuando dichos paseos son por el campo, y también con dificultades a veces para encontrar un banco cuando los paseos son por el interior de una ciudad.
En otras ocasiones se trata de personas normales, es decir sin ningún tipo de limitación física, que en excursiones campestres o de otro tipo puedan desear en un determinado momento sentarse para descansar, contemplar el paisaje, etc.
Existe una gran variedad de soluciones de sillas o taburetes plegables, que en la inmensa mayoría de los casos presentan como solución la posibilidad de adaptar una configuración sustancialmente plana, de manera que estos elementos de asiento resuelven el problema de su volumetría cuando son transportados en un vehículo automóvil, pero sin embargo no constituyen ni mucho menos una solución idónea cuando han de ser transportados manualmente, como en los casos anteriormente citados en los que las personas se movilizan sin coche.
Cuando los muebles de asiento están destinados a esta última finalidad existen variedad de soluciones en las que el grado de plegabilidad se incrementa, pero sin embargo no se ha llegado a soluciones idóneas, ni mucho menos, desde luego no se ha alcanzado un asiento que pueda ser denominado con propiedad «de bolsillo», y además presentan un peso considerable que repercute también en la incomodidad de su transporte.
La presente invención solventa y resuelve toda esta problemática, y se refiere a un taburete de bolsillo, es decir a un taburete convertible, capaz de cumplir por un lado su función como tal taburete, y por otro la de ser integrado en situación inoperante en un volumen tan reducido, que puede ser fácilmente transportado en el bolsillo de una prenda de vestir.
El objeto de la invención se centra, además de conseguir esta máxima reducción volumétrica en situación inoperante, en que la transformación de dicho taburete de su posición inoperante a la de operancia, y viceversa, puede llevarse a cabo de forma automática y sumamente rápida. Es también objeto de la invención conseguir un taburete de peso extraordinariamente reducido, que colabore a su vez en un óptimo confort al usuario cuando el taburete se transporta plegado en uno de sus bolsillos.

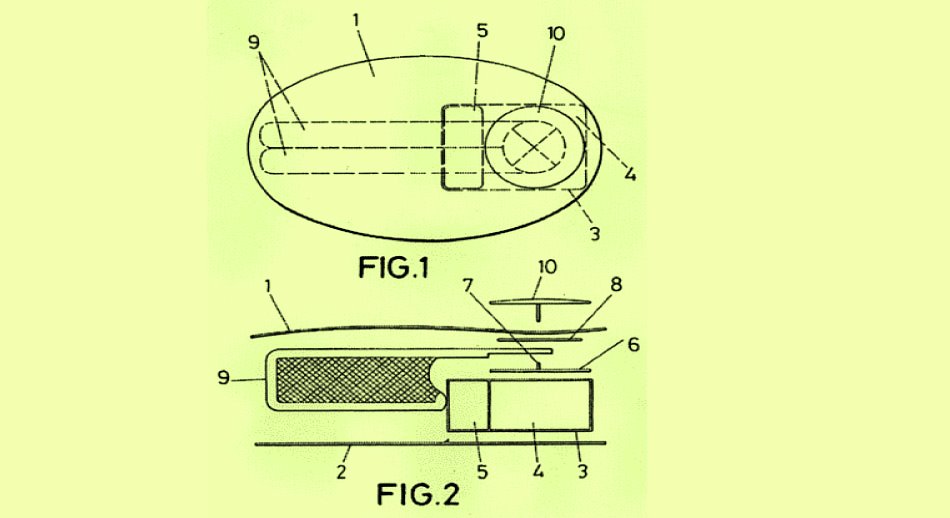

En las figuras reseñadas, concretamente en las figuras 1 y 3, se ha representado un taburete de bolsillo realizado de acuerdo con el objeto de la invención, prácticamente a su escala real, taburete estructurado a partir de un estuche en el que participan una tapa superior (1), una tapa inferior (2), una carcasa (3) para un microcompresor (4) y su correspondiente pila de alimentación (5), carcasa convenientemente fijada a la tapa inferior (2), una tapa (6) para acceso al microcompresor (4) y la pila (5), provista de un eje (7) de acoplamiento a un soporte (8), y de un cuerpo alveolar (9) que es atravesado marginalmente por el eje (7), de manera que pueda girar alrededor de éste último, estando dicho cuerpo alveolar debidamente plegado para configurar un prisma que ocupa el espacio del estuche que dejan libre el microcompresor (4) y la pila (5). El conjunto descrito se complementa con un pulsador (10) de puesta en marcha del compresor (4), que atraviesa tanto el soporte (8) como la tapa (6) de la carcasa (3).

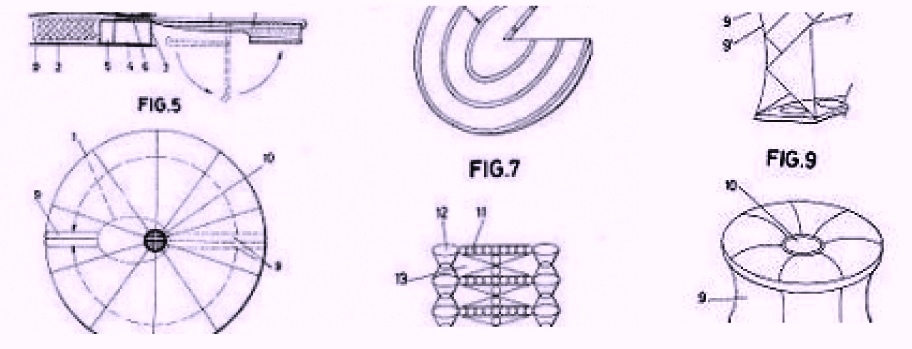

De forma más concreta el cuerpo alveolar (9), a partir de la situación mostrada en las figuras 1 y 2, es capaz de bascular sobre el eje (7) un ángulo de 180°, tal como muestra la figura 4, hasta alcanzar la situación límite mostrada en trazo continuo en dicha figura, tras la que dicho cuerpo (9) se desdobla sobre sí, tal como muestra la figura 5, en diversos tramos sucesivos (9-9′), tras lo que dicho cuerpo está capacitado para expandirse circularmente, tal como muestra la figura 6, desde la posición límite de la figura 4 en la que el cuerpo configura un simple brazo radial emergente del estuche, hacia la posición de la citada figura 6 en la que el cuerpo adopta la configuración discoidal o circular al expandirse desde la posición en trazo discontinuo de dicha figura a la posición en trazo continuo.
En este momento el accionamiento del pulsador (10) pone en marcha el microcompresor (4) y éste insufla aire al cuerpo alveolar (9) de manera que a la vez que el disco o superficie de asiento mostrada en las figuras 6 y 7 se rigidiza, mediante el llenado a presión de los microtubos anulares (11), dicho cuerpo se expande también en sentido vertical, pasando de la configuración discoidal a la configuración cilíndrica de altura apropiada, mediante la expansión a su vez de microtubos verticales (12) físicamente relacionados entre sí y con los tubos (11) mediante membranas (13) elásticas, de manera que una presión adecuada y suministrada por el microcompresor (4) determina para el taburete una configuración como la mostrada en la figura 10, en la que dicho taburete ofrece una amplia y confortable superficie de asiento, a una altura adecuada con respecto al suelo y con una plena estabilidad, dado que los microtubos se reparten uniformemente por todo su interior, y al estar dichos tubos solidarizados entre sí mediante las citadas membranas.
Para que el taburete de bolsillo alcance de nuevo su situación primitiva e inoperante, basta con extraer el aire de sus microtubos (11) y (12) y efectuar la maniobra de plegado contraria a la anteriormente descrita, para que el cuerpo alveolar se aloje en el interior del estuche (1-2), ocupando un espacio mínimo, prácticamente despreciable, con un peso también mínimo que facilita de forma considerable el transporte del taburete.
