Inventor : González Fernández, Adolfo
Invento:
La presente memoria descriptiva se refiere a una solicitud de un Modelo de Utilidad correspondiente a un nodo de unión para estanterías, cuya finalidad estriba en permitir por un lado la fijación de los diferentes anaqueles constitutivos de la estantería, fabricados en madera y, al mismo tiempo, lograr que a tenor de la existencia de una pluralidad de pronunciaciones existentes en sus caras logran que las estanterías queden perfectamente fijadas impidiendo la movilización de las mismas.
Esta invención tiene su aplicación dentro de la industria dedicada a la fabricación de mobiliario, preferentemente, mobiliario aplicable en almacenes, comercios y similares.
El solicitante tiene conocimiento de la existencia en la actualidad de un gran número de disposiciones, dispositivos y elementos aplicables para la formación de estanterías, desconociendo la existencia de una invención que esté dotada de las características que se describen.
El nodo de unión para estanterías que la invención propone, consigue al mismo tiempo de fijar los distintos estantes o anaqueles, impedir que los mismos puedan ser movilizados al incorporar pronunciaciones agudas emergentes de sus caras que se introducen en el cuerpo del propio estante o anaquel.
De forma más concreta, el nodo de unión para estanterías objeto de la invención está constituido a partir de un cuerpo paralelepipédico fabricado en un material rígido, tal y como puede ser acero, aluminio, hierro, etc., que incorpora en la zona central de cada una de sus caras una perforación a través de la cual se realiza la introducción de los tornillos de fijación, disponiendo igualmente de una configuración que permite el paso de los tornillos, siendo estas perforaciones coincidentes en la zona central.
En la superficie de sus caras dispone de pronunciaciones que se puedan mover de la zona de fijación, configurando un condicionante adicional a las piezas constitutivas del nodo.
Para complementar la descripción que se está realizando y con objeto de ayudar a una mejor comprensión de las características del invento, se acompaña a la presente memoria descriptiva, como parte integrante de la misma, una hoja de planos en la cual con carácter ilustrativo y no limitativo, se ha representado lo siguiente:

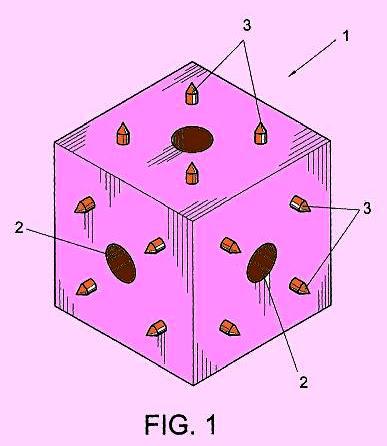

La figura número 1.- Representa una vista en perspectiva del objeto de la invención correspondiente a un nodo de unión para estanterías, en la cual puede apreciarse las perforaciones para el paso de los tornillos convencionales de fijación y, a la vez, las pronunciaciones que se introducen por posición adyacente en el cuerpo de los estantes o anaqueles.
