Inventor: Óscar López Fernández

Óscar ha realizado un invento que se refiere a sistema de sujeción de cadenas para desbrozadoras agrícolas con el cual se permite la eliminación de los elementos de sujeción tradicionales como los grilletes o casquillos.

Por medio de este novedoso invento que tiene su fijación directa al cabezal del rotor de las cadenas de corte mediante una simple introducción por presión que genera el mismo efecto, y de esta forma quedan totalmente bloqueadas y son riesgo de desprendimiento al giro.

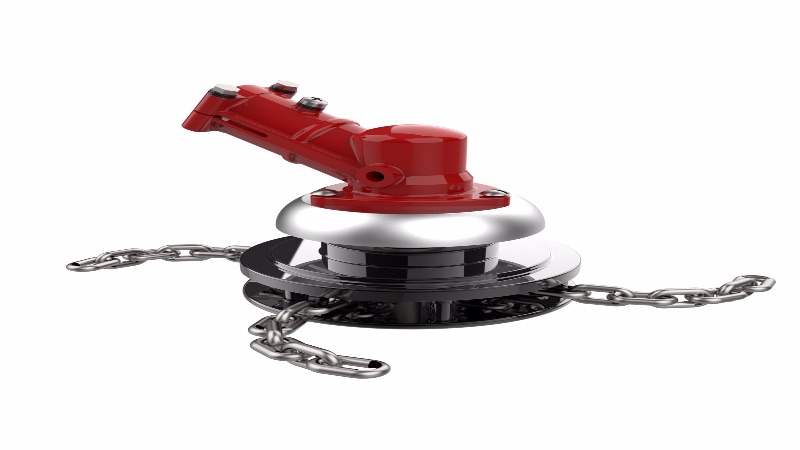

las desbrozadoras habituales que son utilizadas en el campo agrícola, generalmente están formadas por una estructura de chupa u otros materiales que se alojan en su cara inferior, centrada en un rotor con eje de giro vertical y su función se da por medio de un motor externo; el rotor suele tener un cabezal opuesto al motor en donde se enganchan de forma radial los útiles de desbroce o corte (cadenas o cuchillas).

El giro del rotor se produce por medio de un motor externo que transmite el movimiento a través de una transmisión protegida por una estructura tubular y otros elementos de transmisión.

Esta estructura transmite el movimiento giratorio a gran velocidad del rotor, y por esta razón el correspondiente soporte de cadenas rotan debido a la fuerza centrífuga que impacta fuertemente sobre la vegetación y la desmenuza en pequeñas piezas que quedan a ras del suelo sin amontonar.

¿Para qué sirve esta invención?

Las desbrozadoras tradicionales de cadenas para uso agrícola, tienen un rotor y a su vez funciona con un cabezal construido por dos platos giratorios en su mayoria de acero, que están separados en altura por al menos cuatro columnas de tornillera que contienen unos casquillos circulares en donde se acoplan los grilletes de sujeción de dos cadenas gruesas, situadas en dos puntos equidistantes de dicho cabezal, es ahí donde el último eslabón de cada juego de cadenas cortadoras se sitúa dentro de cada grillete.

El sistema que plantea el invento se caracteriza por eliminar tanto los grilletes de sujeción de las cadenas como los casquillos de sujeción de los grilletes, evitando de esta forma la continua sustitución de los mismos que es provocada debido al desgaste, lo que a su vez permite acudir a un taller para el cambio de los casquillos, ya que en la mayoría de los casos, la tornillería de las columnas que unen los platos del cabezal se termina deformando y no puede realizarse la extracción con llaves o herramientas tradicionales para realizar la sustitución de los casquillos

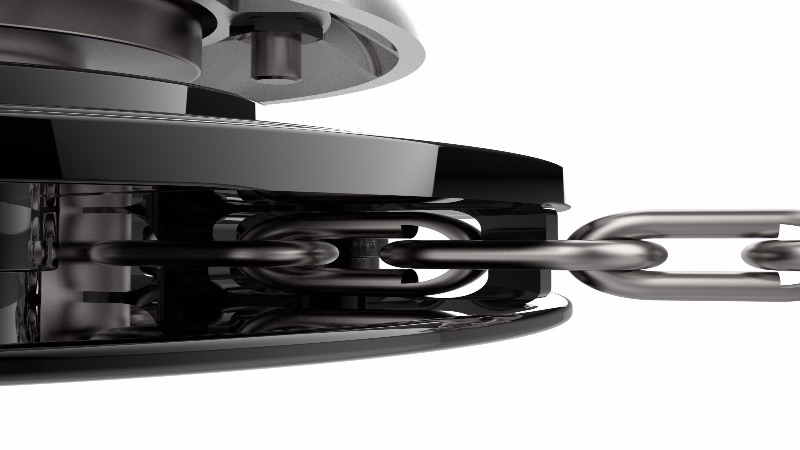

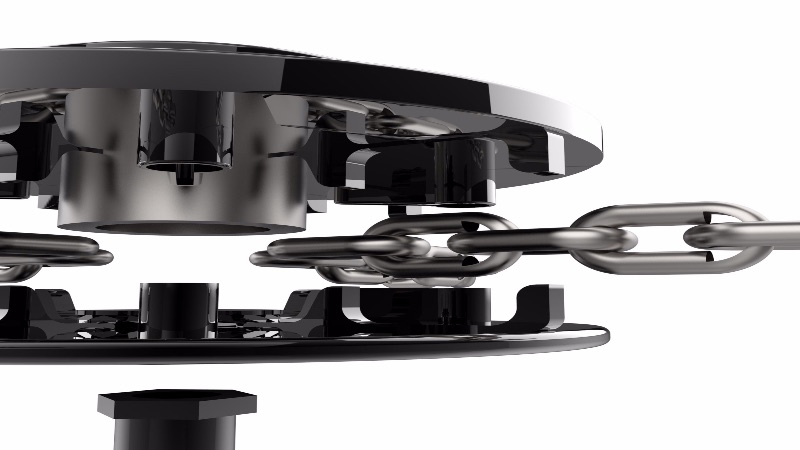

El sistema de sujeción que enlaza tiene como particularidad de que las cadenas puedan tener una incorporación directa al cabezal sin ningún elemento adicional como los grilletes o casquillos y de esta forma funcionar de forma correcta y a altas velocidades, generando un impacto en la vegetación con fuerza y resultados idénticos a los sistemas tradicionales.

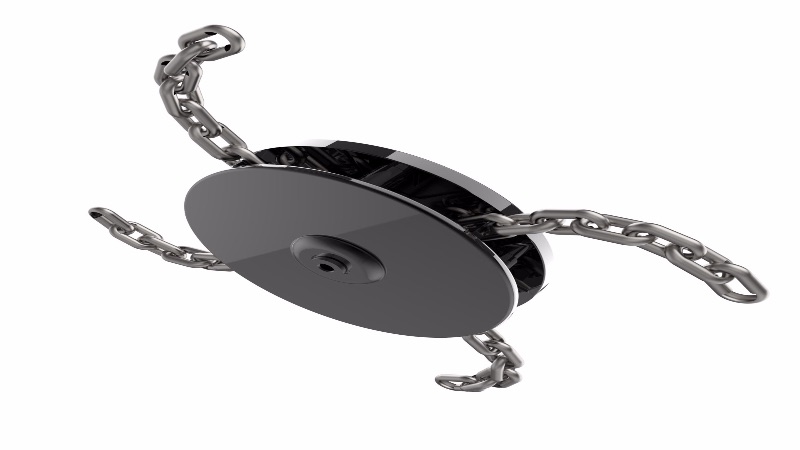

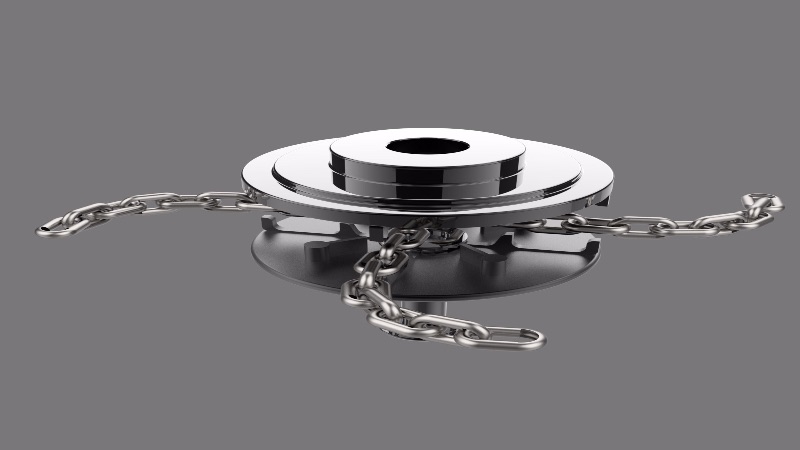

El invento que se presenta es sencillo y novedoso, un acople directo de dichas cadenas al centro del cabezal giratorio de la máquina desbrozadora, sin necesidad de utilizar alguna herramienta o elemento más que una piedra o palo o incluso la fuerza propia humana, eliminado los grilletes y casquillos, con una simple introducción directa de las cadenas de corte en el centro del cabezal del rotor para que así, estas permanezcan bloqueadas, dando soporte sin inconveniente a la máxima velocidad de giro  de la máquina y realizando de forma óptima la función de desbroce sin reducir la fuerza de golpeo

Características

  • Ahorro de costes y tiempo por reparaciones y sustituciones al eliminarse las piezas de enganche y acople tradicionales
  • Fácil manejo
  • Fácil fabricación
  • Elimina la necesidad de proveerse de repuestos que están susceptibles al desgaste excepto las cadenas
