Bobina de encendido para motor de combustion interna

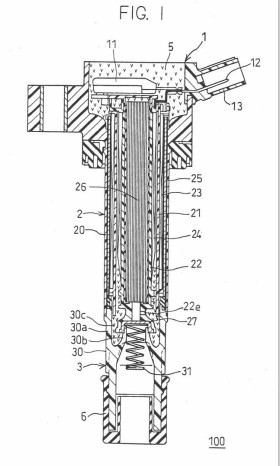

Descripción: La bobina de encendido de esta invención tiene una porción de bobina y una porción de torre de alta tensión. La parte de la bobina tiene una bobina primaria, una bobina secundaria y una caja de bobina. La parte de la torre de alta tensión tiene un muelle de alta tensión que se conecta al terminal de la bujía de encendido bajo la bobina en la parte central de la bobina de encendido. Una característica de la bobina de encendido es que un terminal secundario compuesto por una porción de conector conectada con un devanado secundario y una porción de fijación se une directamente al extremo del muelle de alta tensión bajo la porción de bobina. Dado que el terminal secundario funciona como un terminal del muelle de alta tensión, el terminal del muelle de alta tensión, como en la técnica anterior, puede eliminarse. Gráficos:
